 [WIP 90%] batpincab by oddball13

Aller en bas
+15
ced
Shadow_SHD
DamsBALL
17Al3x17
oddball13
mimso
CoD
gech
Magicaurel
ktmboy
phs74
cox
marco.flip
GERBY08
AnthozoA
19 participants
Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyJeu 10 Sep 2015 - 17:31

Vieux pc recyclé

AMD64 5200+ 2600Hz
4Go de ram
Radeon HD 4800

écran 1 moniteur pc 27"
écran 2 moniteur pc 17"

Pour le moment et vu ma configuration, j'ai juste configuré sous pinbalx FX2 et PBA ( 109 tables )
Maj: j ai aussi installé VP 991, VPX et FP.

Pièce commandé pour le moment la fameuse carte Kl25z chez kubii ( dispo que le 07/10 Mad )
Kit hack clavier

Niveau boutons lumineux pour le devant

FPG
FPD
Echape
Start
Crédit
Playeurs 1qui sert aussi de s[size=77]électionneur de vue pour fx2[/size]

Pour le son un kit 2.1 pc

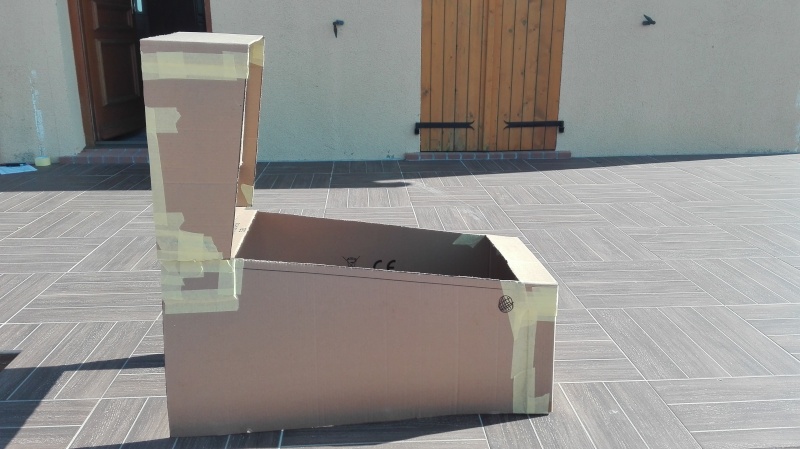

Dans un premier temps je me suis fais une maquette ech1 en carton pour les dimensions

[WIP 90%] batpincab by oddball13 Img_2010
[WIP 90%] batpincab by oddball13 Img_2011

Modif à faire

Déjà je vais reduire mon BG à la grandeur du 17"( le contour sera caché par une vitre)
Pour la partie de dessous je pense le reduire aussi de 110mm ( la face ou sera les bouton passerai de 350mm à 240mm ) es ce choquant?

[WIP 90%] batpincab by oddball13 Img_2012
[WIP 90%] batpincab by oddball13 Img_2013

l'écran 17 gardera son cadre aussi, donc vitre dessu et bagette allu.

Pour les flippers l'implantation se fait à combien pour le perssage?

Liste des achats:

Disc SSD 120 Go 42€5

2[size=77] lamelles 5.90€ https://www.arcadeshop.de/ILSA-Buttons-Leafswitch-Champ_566.html?osCsid=5g4ics77273btdp1nvp96ra6r3%C2%A0[/size]
2 [size=77]Bouton lumineux blanc 28mm vissable 3€60[/size]


3 [size=77]Bouton lumineux rouge 28mm vissable 2€[/size]

À partir de l’adresse http://www.smallcab.net/lumineux-28mm-c-30_35_122_55.html


1 [size=77]Halo Button, 50.5 mm, yellow 5€95[/size]

À partir de l’adresse  https://www.arcadeshop.de/index.php?cPath=79_80

1 [size=77]Encodeur clavier USB 17€90[/size]

À partir de l’adresse http://www.smallcab.net/encodeurs-clavier-c-32_74.html

1 enceintes pc 2.1 25€

1 Freescale semiconductor - FRDM- Carte Kinetis L Series KL25Z 16€25

À partir de l’adresse http://www.kubii.fr/arduino/161-freescale-semiconductor-frdm-carte-kinetis-l-3170111001238.html

Panneau MDF (médium) Ordinaire Naturel, L250 x l122, epais. 15mm 30€

Stickers 65€

Déco laser 35€
Alim 550w 52€
Cornière 30€
Moniteur 26" 160€
Clé wifi 20€
Rallonge USB 10€

Toys et dof

Carte relais 4€
Bandeau rgb 17€
Stroboscope 9€
8 solénoïdes 24€
Uln 2803A 0,76€
Cny174m 0,70€



Total: autour des 700€


Dernière édition par oddball13 le Mer 17 Aoû 2016 - 18:25, édité 7 fois
Revenir en haut Aller en bas
AnthozoA

AnthozoA


Messages : 745
Département : REUNION 974

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyJeu 10 Sep 2015 - 19:50

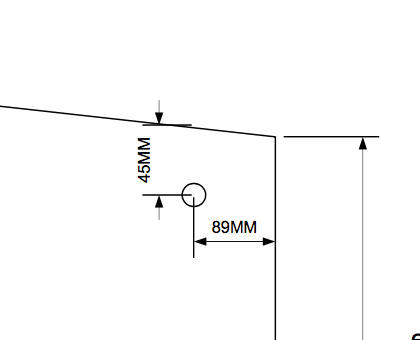

Super ton démarrage est prometteur, tu as bien raison de faire une maquette

[WIP 90%] batpincab by oddball13 Captur11

Aprés à toi de voir en fonction de ton ressenti
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyJeu 10 Sep 2015 - 20:09

C est surtout le faire accepter dans le salon, vu que le buro est remplit de figurine warhammer 40k  lol!

Merci pour la position des boutons
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyDim 13 Sep 2015 - 16:34

Mes plan avance, la commande des pièces passé.
Pour la kl25z faut il mieux la fixer directement sur le fond ou sur un support situe a mi-hauteur ?
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyJeu 17 Sep 2015 - 22:00

Bon la c'est vraiment parti
Le bois découpé en MDF 16mm 30E et une partie du matos est arrivé.

[WIP 90%] batpincab by oddball13 Img_3612
Revenir en haut Aller en bas
AnthozoA

AnthozoA


Messages : 745
Département : REUNION 974

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyVen 18 Sep 2015 - 8:26

Cool bonne continuation, foreuse, viseuse et c'est parti!
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyVen 18 Sep 2015 - 9:53

Petit test du tilt

Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyJeu 24 Sep 2015 - 16:45

Petite avancé avec mise en place de quelque composant avant mis au propre et fixation alim son, me reste toujours à réceptionner les boutons à lamelles et un gros bouton, les vitres son coupée en 4mm.Reste a couper les cornières et faire la fixation de la vitre du BG, boucher les vises puis poncer avant la peinture de la casse. Ah oui et monter le hack clavier.

Ah oui pour régler la sensibilité de la kl25z pour FX2 ET PB c'est dans les parametre de logiciel qui lui fais croire à une manette x360? car dans PB c'est juste ce qui faut mais sur FX2 faut allé comme un gros bourrin pour le voir bouger scratch

[WIP 90%] batpincab by oddball13 Img_3613
[WIP 90%] batpincab by oddball13 Img_3614
[WIP 90%] batpincab by oddball13 Img_3615
[WIP 90%] batpincab by oddball13 Img_3616

Ah oui le son a améliorer car les bas sature vite même au mini Evil or Very Mad
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyJeu 1 Oct 2015 - 16:07

Merci a GERBY08 pour son idée ps3 lol!

[WIP 90%] batpincab by oddball13 Img_2017

Petit avancement, sous couche passée, boutons installés et merci à la défonceuse dremel qui a permit de virer les bagues noir des boutons, reste a mettre baguettes et a refaire tailler une vitre pour le BG, je viens de la fissurer en voulant mettre l'encadrement du BG ^^.

La déco suivra dés que je serai utiliser les média pfff.

[WIP 90%] batpincab by oddball13 Img_2018
[WIP 90%] batpincab by oddball13 Img_2019
Revenir en haut Aller en bas
GERBY08

GERBY08


Messages : 1964
Département : Sedan 08

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyVen 2 Oct 2015 - 7:20

Comme quoi la récup ça a du bon, c'est pour ça que je ne jète rien.
Par contre tu aurais une photo de l'autre côté de la prise STP
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyVen 2 Oct 2015 - 9:21

Pour savoir comment je l'ai fixé? j'ai fais une plaque et me suis servi des deux petit trou du haut pour viser la plaque dessus plus un troisieme trou en bas puis cette m'a permis de viser la prise sur mon panneau et j'ai renforcé le tout par des cales collé et clouté.

Sur la photo on voit les deux petite vises du haut.

[WIP 90%] batpincab by oddball13 Img_2020

Revenir en haut Aller en bas
GERBY08

GERBY08


Messages : 1964
Département : Sedan 08

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyVen 2 Oct 2015 - 10:39

Oui pour savoir comment tu a fait car je me creuse encore la tête pour savoir comment le mettre en place dans mon Bartop.
Mais ton idée est sympa je pense que je vais m'en inspiré.
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMar 6 Oct 2015 - 23:06

Mise en place du plexi avec sa led ( mechant toy lol! )

[WIP 90%] batpincab by oddball13 Img_2021
Revenir en haut Aller en bas
marco.flip

marco.flip


Messages : 1750
Département : 40

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMar 6 Oct 2015 - 23:44

Splendide ...!!!!
Batman une valeur sur ..!!!
bravo
Revenir en haut Aller en bas
cox

cox


Messages : 3881
Département : sin le noble

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMar 6 Oct 2015 - 23:51

tu n'as qu'une led Shocked  purée ça éclaire fort ! ça le fait drz
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMer 7 Oct 2015 - 7:27

Une led  montée en 12v
Revenir en haut Aller en bas
GERBY08

GERBY08


Messages : 1964
Département : Sedan 08

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMer 7 Oct 2015 - 7:31

j'adore si je comprend bien tu va partir sur un thème dans le style de ton bartop
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMer 7 Oct 2015 - 7:42

Oui mon thème sera le même que le bartop ^^ mais bon la j'ai du mal avec photoshop.
Revenir en haut Aller en bas
phs74

phs74


Messages : 44
Département : 74

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyLun 2 Nov 2015 - 9:12

Salut oddball

Je vais suivre ton projet de très près Shocked car je vais avoir presque les mêmes dimensions d'écran que toi (28" et 19" 4/3)

Pour me donner un ordre d'idée pourrais tu me communiquer les cotes de ta caisse s'il te plait (ou un plan si tu as ça...)

En tous cas c'est un super boulot que tu fais là, j'ai hâte de m'y mettre (mais j'ai encore quelques mois à attendre, je pense commencer en mars ou avril, une seule chose à la fois  Wink
Revenir en haut Aller en bas
ktmboy

ktmboy


Messages : 577
Département : Nord-Valenciennes

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyLun 2 Nov 2015 - 9:40

Je pense que le mieux est d'adapter tes dimensions de caisses a ton propre ecran, car d'un ecran a l'autre tu peux avoir des differences...
Revenir en haut Aller en bas
GERBY08

GERBY08


Messages : 1964
Département : Sedan 08

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyLun 2 Nov 2015 - 9:46

Tu peux aller voir sur le site arcademy il y un plan d'ensemble d'un pincab 17"4/3 et 24"16/9 ça peut déjà rte donner une base après comme le dit ktmboy il faut adapter à tes écrans
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMar 10 Nov 2015 - 10:47

J ai un petit problème de vibration avec mon son, d'aprés vous si je fais des trous d'évan au fond de ma caisse sa aidera à évacuer l air des HP?
Revenir en haut Aller en bas
GERBY08

GERBY08


Messages : 1964
Département : Sedan 08

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMar 10 Nov 2015 - 11:36

Pour les hauts parleurs en générale il te faut un évent, par contre est ce que ça le fait sur tous ou un seul, si ce n'est que sur un vérifie si il est pas mal au point. Car moi j'ai eu le coup avec une enceinte la membrane était décollée.
Revenir en haut Aller en bas
cox

cox


Messages : 3881
Département : sin le noble

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMar 10 Nov 2015 - 12:02

ça.... ou le son de la rom est a fond  donc ça gresille j'ai eu le tour lol!
Revenir en haut Aller en bas
oddball13

oddball13


Messages : 762
Département : 13

[WIP 90%] batpincab by oddball13 Empty
MessageSujet: Re: [WIP 90%] batpincab by oddball13   [WIP 90%] batpincab by oddball13 EmptyMar 10 Nov 2015 - 19:17

Je vais voir de remplacer par des HP de TV . la mis des HP 120mm avec un aimant de 90mm orienté vers le haut. La j ai investi dans une mousse pour ma vitre.
Revenir en haut Aller en bas
