MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Lun 4 Avr 2016 - 19:33

Je verrais ça plus tard, pour l'instant je peux jouer c'est le plus important ^^

J'ai démonté le marquee pour voir, et j'ai aussi 2 HP reliés l'un à l'autre.

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Ven 29 Avr 2016 - 13:07

Quelques news de ma borne :

Il y a une dizaine de jours, en arrivant au boulot, que vois-je dans la caisse du recyclage DEEE ?

Un Sony Trinitron KV-25T1B en parfait état, de la même taille que l'écran d'origine de ma borne Very Happy

Le problème avec l'écran de ma borne, c'est que j'ai une légère "vibration" avec le PC + JammaSD, que je n'ai pas avec un PCB.
J'ai bien évidemment tester tous les réglages possibles et imaginables, sans succès.

Et en jeu, même si ce n'est pas super gênant, c'est quand même un peu chiant.

Allez hop dans le coffre, et dans la journée petit test rapide pour savoir s'il fonctionne toujours : YES cheers

J'ai acheté la télécommande d'origine, pour pouvoir accéder au service menu, la TV affiche 2900 heures de fonctionnement, soit 120 jours continus, autant dire pas grand chose pour un cathodique ^^

Je viens de recevoir un Jamma to Scart de chez Smallcab, et après test rapide : plus de vibrations et image vraiment magnifique bounce

Un p'tit tour dans le service menu, histoire de corriger la géométrie, un p'tit Shinobi : que du bonheur Smile

Le plus gros m'attend : démonter l'écran de la borne pour y installer le Trinitron, et ça, je sens que je vais bien galèrer

Et je vais devoir revoir le câblage électrique aussi.

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
leevuth
Modérateur
avatar

Messages : 3227
Département : Yvelines

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Ven 29 Avr 2016 - 13:40

Comme quoi, faire les poubelles ça peut rapporter gros  rire.

J'ai aussi un CRT Samsung 29" récupéré chez les amis. ça tourne "nikel" avec l'adaptateur jamma to scart. Mais je n'ai pas encore le courage de l'intégrer à ma borne.

J'attends que tu te lances Shadows et je suivrais ta méthode  rire.


Pinball FX2-Arcade : I3 560 4go Ram Radeon HD 7770 Win7 32 SSD 120 go   LG  LCD 23 " IPS (Playfield) No name LCD 7" DMD Xbox 360 controller hack + boutons 28mm
Visual Pinball 9.9 - X : AMD A8 7670K - 8go Ram - Radeon HD 7950 - Win7_64 - SSD 240go - Samsung LCD 27" PLS (Playfield) - LG 19 " (Backglass) - Virtuapin Plunger Kit V2 + boutons 28mm - Pin2dmd
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Ven 29 Avr 2016 - 13:57

Merci Leevuth je ne manquerais pas de poster des photos ^^

Il est possible aussi que je revienne poser des questions sur le câblage électrique à adapter Smile

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
marco.flip

avatar

Messages : 1741
Département : 40

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Ven 29 Avr 2016 - 18:15

Newnew sors de ce corps .!!!!
rire
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Ven 29 Avr 2016 - 20:20

Pourquoi Newnew fait les poubelles aussi ?? lol!

Bon, après-midi chargée, j'en ai effectivement bien ch*é pour adapter le tube du TV au support écran de la borne

C'est confirmé, deux écrans de 25" n'ont pas forcément des points d'ancrage identiques...

Photos :

Le tube monté sur le support écran :




Le support de la platine, découpé à la scie sauteuse et fixé sur le support écran :


Anecdote : le plastique fond quand on le coupe à la scie sauteuse, j'ai du faire un deuxième passage pour couper le plastique qui s'était recollé de lui-même rire


Vue avant :




Bon, pour l'instant, le TV a survécu à mes talents de bricoleur

Et j'ai un problème : la platine du TV étant plus grande que la platine de l'écran d'origine, elle dépasse de 5 bon cm du support.
Le problème, c'est que juste derrière le support écran, j'ai la barre de renfort du système de réglage d'angle du moniteur :



Du coup, je ne sais pas pour l'instant comment je vais m'y prendre :
- scier la barre de renfort  ,
- déporter la platine, mais la place est plus que limitée, et les câbles platine/tube trop courts

Si vous avez des idées, je prends !!!
Pour ce soir j'arrête, j'ai la dalle et comme je suis célibataire jusqu'au 7 mai, je dois me faire ma bouffe, si c'est pas scandaleux !!
(Enfin bouffe, une pizza surgelée au four et basta, ça ira bien ^^)

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
GERBY08

avatar

Messages : 1543
Département : Sedan 08

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 10:34

Ta platine tu peux pas essayer de la mettre au dessus de ton écran comme ça
[Vous devez être inscrit et connecté pour voir ce lien]

Si l'encombrement te le permet
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 10:58

Ça passera pas Gerby...

Entre temps j'ai trouvé une idée Laughing

Je me suis dit, comme je ne vais pas m'amuser à changer l'angle de l'écran tous les 4 matins, j'enlève le "pied", maintenu par deux goupilles dans le système pivotant et je mets des tasseaux ou 2 petites équerres le long du cadre pour faire appui.

Ça fera plus "propre", et si un jour je décidais de revendre la borne, je n'ai qu'à retirer les tasseaux et remettre le pied cheers

Je suis en train de voir comment je peux faire au mieux ^^

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
razorbaxx
Modérateur
avatar

Messages : 3545
Département : 14 caen

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 13:25

juste une question bete vu que je n ai jamais mis les pattes dans une vrai bornes
c est quoi la platine ...?
j entend parler de cette chose partout sur les sujets arcades  scratch scratch scratch




[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 13:35

C'est la carte électronique principale, la "carte-mère" d'un écran quoi Wink

On l'appelle aussi châssis

Au cul du tube tu as une autre carte électronique (neckboard), qui est l'ampli vidéo.

Je viens de dessouder le récepteur IR, pour le déporter, en cas de besoin, je fais la pause déj et je m'y remets ^^

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
razorbaxx
Modérateur
avatar

Messages : 3545
Département : 14 caen

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 13:44

ok merci pour ces precisions




[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 18:00

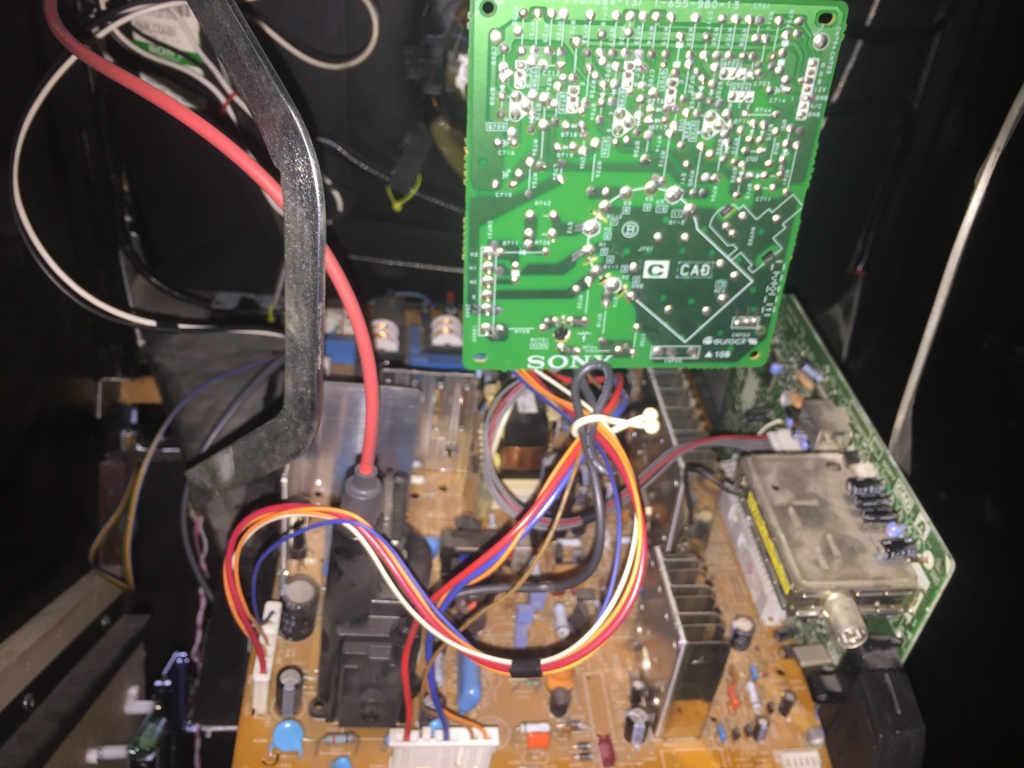

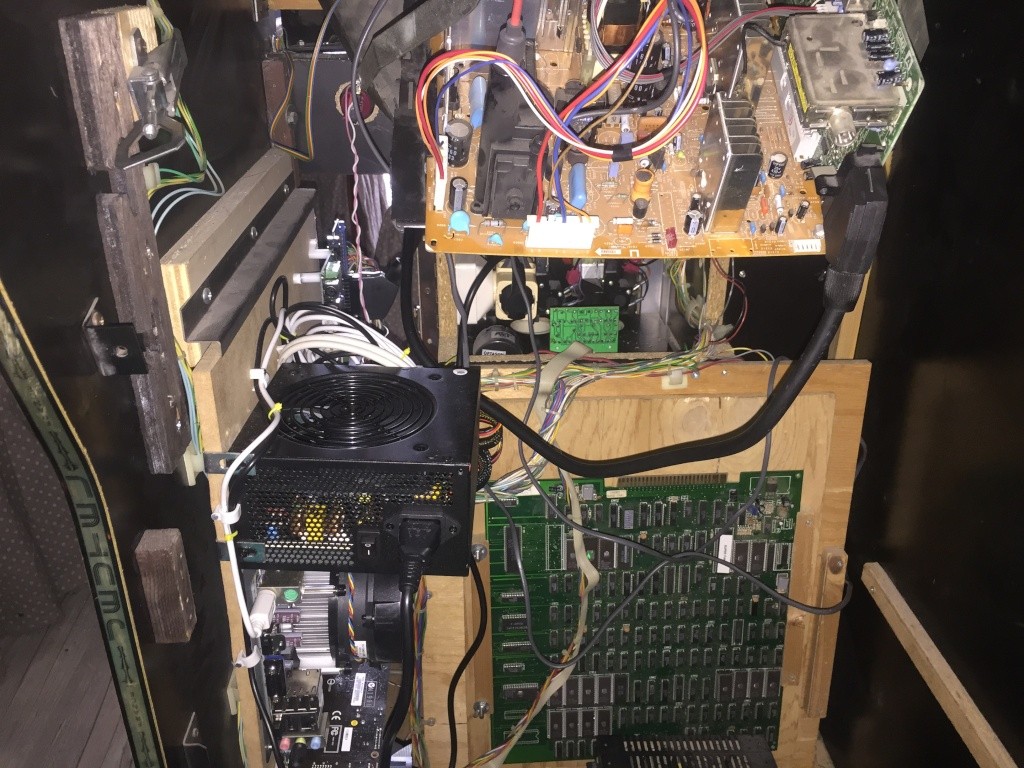

Après deux bonnes journées acharnées, le Trinitron est enfin montée dans la borne cheers

Pour mon problème de barre de renfort, j'ai finalement retiré le "tréteau" qui permet de régler l'angle de l'écran, et j'ai mis des équerres pour faire appui :














Je voudrais avoir une pensée émue pour tous les techniciens qui travaillaient sur du CRT, et qui ont béni le jour ou le LCD s'est démocratisé

Pu*ain, qu'est-ce que c'est looooourd un tube cathodique !!!

J'ai déporté le capteur IR dans l'interstice entre le control panel et le côté de la borne :



Bon allez, on allume et on teste :






Il n'y a pas à dire, par rapport à l'écran d'origine, je trouve que c'est le jour et la nuit, même si les puristes crieront au sacrilège de remplacer l'écran d'une borne par un vulgaire téléviseur

Je me disais aussi, depuis hier, c'est bizarre, pas une cou*lle, tout se passe comme ça le devrait, pas un seul pépin, c'est trop bizarre.
Bah que nenni, je l'ai la cou*lle de la fin, une bien belle en plus : je n'ai plus que 3 boutons qui fonctionnent sur mon control panel  pas mal

Je viens de vérifier le câblage, au cas où j'aurai malencontreusement coupé un fil en posant la TV dans la borne, tout est OK...

J'ai débranché le JammaSD, le Jamma to Scart, rebranché au cas où il y aurait un faux contact, rien.

J'ai branché mon PCB Super Pang pour voir, rien non plus, le jeu ne démarre même pas

si les connaisseurs auraient déjà été confronté au problème, je suis preneur de toute piste

Bon je fais un break pour l'instant, direction la douche je sens le fauve p))


Edit : comme je suis un peu borné, j'ai de nouveau tout re-débranché et tout rebranché, et... ça marche de nouveau cheers

Bon du coup, un p'tit Shinobi obligé avant la douche ^^

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
gech

avatar

Messages : 1381
Département : 29

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 18:21


Passe de la bombe contact sur tes connection elle doivent avoir du verre de gris Wink
Revenir en haut Aller en bas
marco.flip

avatar

Messages : 1741
Département : 40

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 18:47

Un grand coup de chapeau pour cette modif ....
Bravo.
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 19:06

Merci du conseil, mais je pense que le mal était plus profond : après avoir réagencé le JammaSD et le Jamma to Scart sur ma planche support PC, j'allume, ça démarre, et au bout de 30 secondes, c'est le drame :






Les grounds ont fondu, de la belle fumée sortant de la borne et une bonne odeur de bakélite brûlée pas mal  sos

C'est peut-être qu'il y avait un souci soit avec le connecteur Jamma de la borne, soit le Jamma to Scart qui était défectueux.

Je vais envoyer les photos à Smallcab, histoire de voir ce qu'ils en pensent, et s'ils estiment que c'est le Jamma to Scart qui était défectueux, me l'échanger.

Je vous tiens au jus Wink

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
GERBY08

avatar

Messages : 1543
Département : Sedan 08

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 19:13

Oh M......E en espérant que ça va s'arranger
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 19:17

La bonne cou*lle finale lol!

Voilà je viens d'envoyer un mail à Smallcab, avec les photos du drame, et j'attends leur réponse.

Bon ben du coup je peux ranger le merdier maintenant

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
razorbaxx
Modérateur
avatar

Messages : 3545
Département : 14 caen

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 19:35

ta plus qu a aller faire un tour dans la section je n aurais pas du...  rire

 j ai pas pu m en empeché

j espere qu il y a pas chere de degat




[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 19:46

Si ce n'est "que" le Jamma to Scart et un connecteur Jamma à remplacer, ça va aller chercher dans les 30 €, j'avais commandé une rallonge Jamma avec le Jamma to Scart, mais finalement elle ne m'est pas utile, du coup je récupérerais le connecteur pour remplacer celui de ma borne.

Mais si le problème est plus "loin" dans la source, va falloir que je me coltine tout le câblage de la borne, mais bon, je ne suis pas intimement convaincu que le problème vienne de là, je n'ai eu aucun souci avec le JammaSD.

On va attendre de savoir ce que Smallcab en pense Wink

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
marco.flip

avatar

Messages : 1741
Département : 40

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 20:14

A mince moi qui voulait un p'tit vidéo de ta borne en fonctionnement....!!
Vu tes talents tu vas trouver la cause..!
complice
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Sam 30 Avr 2016 - 21:16

Je pense savoir d'où ça vient, soudures un peu sèches du connecteur Jamma.

Le fait d'avoir changé l'orientation du connecteur Jamma a du "tirer" sur un ground et un 5 V voisin.

Je n'en mettrais pas ma main à couper, mais en toute logique ça ne peut être que ça.
Je m'étais dit en acquérant la borne qu'un petit reflow du connecteur Jamma ne lui ferait pas de mal, vu la tronche des soudures, j'aurais du le faire.

Faut pas oublier que le matos a 25 ans, et 25 ans pour une soudure, c'est énorme.

Je vais quand même attendre la réponse de Smallcab : soit ils sont hyper commerçants et m'échange le Jamma to Scart, soit ils se dégagent de toute responsabilité et j'en commanderais un autre et referais le connecteur Jamma à neuf.

Quant à la p'tite vidéo, j'en mettrais bien évidemment une quand la borne sera fonctionnelle Wink

Mais bon ce soir, après 2 journées de travail, je me dis que le jeu en vaut la chandelle : l'image est bien plus belle (et les scanlines véritablement "authentic touch"), plus détaillée, colorée et définie que l'écran d'origine.

Je sais, pour avoir écumé les forums incontournables de l'arcade, que les puristes arguent, et c'est tout à leur honneur, que rien ne remplace un écran d'arcade d'origine, mais je pense qu'il faut se faire son propre comparatif avant/après.

Car en matière d'image, je reste persuadé que la perception diffère d'un individu à l'autre Wink

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Dim 1 Mai 2016 - 9:41

J'ai trouvé mon erreur, très grossière voire amatrice pas mal

L'espacement interne du connecteur Jamma de ma borne est de 11,3 cm, celui d'un connecteur "normalisé" est de 11,8 cm.

Comme le Jamma to Scart n'entrait pas dans le connecteur femelle, j'ai eu la fabuleuse idée de limer les côtés du PCB sans m'assurer de l'égalité des découpes et de l'alignement parfait des contacts

Pendant mes tests j'ai eu du bol, ça aurait pu cramer du premier coup , et hier soir après dernier test le +5 V a touché le GND, résultat belle fumée et odeur encore persistante ce matin malgré une bonne aération

Ça explique sans doute aussi mes boutons qui ne marchaient plus, forcément, si pas de contact...

Du coup je suis en train de vérifier cette hypothèse plus que probable en soudant un connecteur Jamma mâle sur le Jamma to Scart, et annulerais ma demande auprès de Smallcab : j'ai modifié le produit, c'est pour ma pomme et j'en assume la pleine responsabilité.

Razorbaxx, je vais de ce pas me ridiculiser dans le topic J'aurais pas du

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Antho.breizh

avatar

Messages : 150
Département : 35

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Dim 1 Mai 2016 - 10:37

Salut c'est en faisant que l'on apprend ... Wink
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Dim 1 Mai 2016 - 10:47

Oui et c'est récurrent chez moi : je veux aller trop vite et zappe des étapes importantes lol!

Avant d'être en vacances, j'ai remplacé la carte-mère d'un PC portable au boulot, après avoir tout remonté qu'est-ce que je constate ?
Bah que j'ai juste oublié de remonter le petit cache du RJ45 qui se visse sur la carte-mère

Allez, on redémonte tout lol!

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 10887
Département : 33

MessageSujet: Re: [TERMINÉ] Mamecab de Shadow   Dim 1 Mai 2016 - 13:30

Ce matin, réparation artisanale du Jamma to Scart :






Vérification des continuités au multimètre OK Smile

Cet après-midi, remplacement du connecteur Jamma femelle de la borne.

++


[Vous devez être inscrit et connecté pour voir ce lien]                 [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]              [Vous devez être inscrit et connecté pour voir ce lien]               [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas

[TERMINÉ] Mamecab de Shadow
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Arcade :: Mamecab et Bartop des membres-
Sauter vers:
