 [WIP] pincab samsmile opérationnel !!!

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4  Suivant
AuteurMessage
peskopat
Admin
avatar

Messages : 9010
Département : 54

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Jeu 9 Aoû 2018 - 11:47

Les joies de l'informatique , y'a de quoi faire study study
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCYIgslcMXdZ194XWO8JEfjQ
samsmile

avatar

Messages : 147
Département : 67

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Ven 10 Aoû 2018 - 12:27

quelques photos de la bête !!!!!















voili voila Smile
Revenir en haut Aller en bas
mariopourlavie
Modérateur
avatar

Messages : 3362
Département : 38

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Ven 10 Aoû 2018 - 12:52

Good Job



                                                                      ♥️♥️♥️ ......Maëlys dans nos coeurs...... ♥️♥️♥️
Revenir en haut Aller en bas
totoche40

avatar

Messages : 770
Département : 40

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Ven 10 Aoû 2018 - 13:56

Bravo

j'aime le principe de l'écran solidaire de la vitre du playfield

bien plus pratique que le mien ou je dois faire glisser la vitre pour l'enlever et pour pouvoir faire basculer la TV.
Revenir en haut Aller en bas
samsmile

avatar

Messages : 147
Département : 67

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Sam 11 Aoû 2018 - 17:04

merci !!!!!
mais l'idée elle n'est pas de moi mais de bally  Crying or Very sad
le firecraker était comme ça donc j'ai du m'adapter à ce concept. Certe, il est pratique à enlever mais très galère pour fixer un écran et mettre la vitre


il a fallu qu'une connaissance garagiste me fasse des soudures au tig afin de créer des pattes de fixation sans bavure de soudure pour qu'une planche puisse venir fixer la partie centrale de l'écran.


le cadre plastique de l'écran à été raboté pour permettre qu'il s'intègre au millimètre sans déformer la structure.


avec @guitch qui m'à bien aidé sur le projet, on à eu quelques galères et surtout un max d'heures de réflexion pour que tout soit en place sans défoncer la caisse au moment ou tu rabat l'écran.


puis il a fallu que j'intègre la barre de led dans la structure (bonne epaisseur de planche, profilé pour lié avec la vitre, ect....)


il restait les coin à faire tenir car un écran dans le vide c pas top (surtout que le mien est vraiment très souple)
j'ai donc utiliser (en mode : on verra bien si ça tiens) des fixateurs collant pour colson...... jusqu’ici tout va bien  Very Happy
de ce genre là :



installation des leds et fixation de l'écran avant la vitre (ça pesait déjà son poids avant la vitre.....) :



Revenir en haut Aller en bas
totoche40

avatar

Messages : 770
Département : 40

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Lun 13 Aoû 2018 - 10:59

Vu ces problématiques, chapeau et bravo
Revenir en haut Aller en bas
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Dim 7 Oct 2018 - 12:38

@samsmile

Tu as fait un boulot remarquable, mais j'avoue que si je suis arrivé jusqu'à ton WIP, c'est parce que tu es le seul du forum à avoir réussi à faire fonctionner les puces TCL5940, et ça, ça mérite tout mon respect !

t'es génial

J'ai donc une petite question par rapport à ton câblage de TCL, voici la partie du schéma qui nous intéresse :



On voit qu'au niveau de la partie alimentation, le petit MJR s'est paluché copieusement en nous pondons un câblage bien compliqué qui a pour seul but de nous sortir du 3.3V via un régulateur de tension (LD1117AV33).

donc première question : est-ce que tu as fait pareil ? ou tu as pris le 3.3V de la KL25Z ? ou tu as mis du 5V ?

Il y a également une batterie de condensateur, du 100uF, du 100nF, du 4.7uF -> tu en as mis aussi ?

Qu'est ce que tu a mis comme résistance R2 pour ton unique TCL5940 ? tu as une 4K ou une 2.2K ? ou une autre valeur ?

Si tu veux prendre le temps de me lire et de me répondre ça serait super sympa Wink

EDIT

Bon je m'auto-répond car j'ai réussi à faire fonctionner le montage. Je suis allé au plus simple, j'ai alimenté la TCL avec le 3.3V de la KL25Z, j'ai une résistance de 2K sur le IREF et j'ai juste conservé le condo de 100nF entre le VCC et le GND du TCL.

Et ça fonctionne Wink

Par contre j'éprouve les mêmes difficultés que toi pour utiliser des ULN2803 sur les sorties du TCL.

EDIT 2 le retour

Bon effectivement ça coince avec les ULN et je ne comprends pas pourquoi, j'ai abaissé la valeur de la resistance du iref à 330 ohms mais toujours rien, ça m'intéresse vraiment de voir ce que tu as mis toi au cul de ton TCL5940


--oO Le WIP de mon Pincab [98%] Oo-- | --oO Mon Bartop [100%] Oo--
--oO Console Retrogaming NEO GEO X Gold [90%] Oo--

Mon Tuto : Transformer un Arduino MEGA2560 en LEDWIZ
  Vente de shields pour Arduino MEGA 2560 : mon annonce
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
samsmile

avatar

Messages : 147
Département : 67

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Lun 8 Oct 2018 - 14:24

alors.... je vais essayer de te répondre.
il faut que je me souvienne de toute les étapes.

pour le matériel déja 5 led 350 mA haut puissance.

1 TLC5940 déja

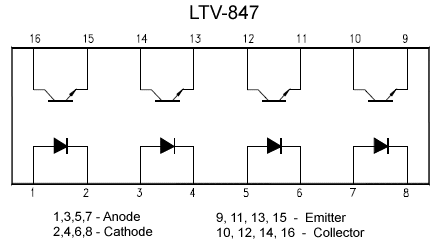

4 octocoupleur ltv847

4 uln 2064


j'ai suivi le schema de mjr.
je pars donc de la tlc pour aller sur les octocoupleurs puis sur les uln et vers les leds

j'ai relier tous mes uln à la masse commune d'une alim externe.
j'ai relier tous les optocoupleur au 5v de mon alim externe
j'ai relier la tlc au + de la kl25z (sinon ça me cramait ma tlc.....5 au total avant de comprendre)

pour les résistances :
j'ai laissé la résistance de 10k sur le blank mais j'ai pas utilisé de condo
j'ai mis une résistance de 150 ohm sur le IREF (vu sur un autre schéma. avec 4k les leds n'avaient pas de patate du tout)

voici quelques photos pour détailler le tout (en espérant quelles soient explicites)


jme suis trompé sur la premier c pas "lvt" mais ltv847









voila, j'espère avoir répondu à tes questions.


Dernière édition par samsmile le Ven 19 Oct 2018 - 14:56, édité 1 fois
Revenir en haut Aller en bas
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Lun 8 Oct 2018 - 21:13

C est plus que complet @samsmile Wink merci beaucoup, c est effectivement ce que j en avais conclu après avoir vu le schéma... Pfiou, quel débauche de composants tout de même.

Petite question du coup, tes leds a 350mA, tu ramènes les - sur les uln ? C est bien ça ?


--oO Le WIP de mon Pincab [98%] Oo-- | --oO Mon Bartop [100%] Oo--
--oO Console Retrogaming NEO GEO X Gold [90%] Oo--

Mon Tuto : Transformer un Arduino MEGA2560 en LEDWIZ
  Vente de shields pour Arduino MEGA 2560 : mon annonce
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
samsmile

avatar

Messages : 147
Département : 67

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Lun 8 Oct 2018 - 22:55

comme tu as pu le voir dans mon WIP, j'ai une configuration un peu particulière car toutes mes connectiques se font sur une plaque au fond de la caisse. cela m'a permis de déporter tous les composants Electronique dans le fronton et de les remplacer ou modifier plus facilement si besoin. c'est aussi un gain de place pour la caisse et avec quelques molex, je peux séparer le fronton de la caisse assez facilement.

Pour ce qui est des leds :
tu relis chaque couleur de tes leds à l'uln et tu relis toutes les masses de l'uln entre elle. puis, bien-sur il faut les relier à la masse commune, c'est tout.
par contre, un conseil, relie aussi tes + des leds pour éviter d'accumuler les fils


(je fais repartir tous mes + de la petite plaque verte, en bas à gauche, avec un fil vers la kl25z. le reste des cables ce sont les 3 X (rouge vert bleu) qui vont sur les uln)

je vais pas dévisser ma plaque mais en dessous tous les + des optocoupleurs sont relié et tous les - des uln aussi.
j'ai relié tous ça avec du fil de cuivre et des soudures à intervalles régulier.

si j'en avais eu les capacités, j'aurai surement fais un circuit imprimé direct.... peut être un de ces jours.
Revenir en haut Aller en bas
Gate



Messages : 71
Département : Montréal (Québec, Canada)

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Mar 9 Oct 2018 - 2:59

@samsmile : tu peux utiliser les circuits de MJR, c'est ce que j'ai fait (voir mon WIP )
Revenir en haut Aller en bas
samsmile

avatar

Messages : 147
Département : 67

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Mar 9 Oct 2018 - 11:11

en effet, j'aurai même pu acheter le pincab de quelqu'un d'autre déja construit mais je crois que mon kif c'est quand même de faire par moi même ou en coopération. d'acheter tout fini .... j'avoue jsui pas fan surtout quand au final tu réussis à faire ce que tu veux et que ça fonctionne.
j'ai donc fais en fonction de mes compétences actuelles.

jsui entrain de faire un bartop en ce moment. je me voyais pas acheter un kit ou même faire pré-découper les planches....mais bon ça ne regarde que moi
Revenir en haut Aller en bas
peskopat
Admin
avatar

Messages : 9010
Département : 54

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Mar 9 Oct 2018 - 18:55

Idem , même si j'ai choisi une vrai caisse de flipper , pour le charme surtout , je te comprends
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCYIgslcMXdZ194XWO8JEfjQ
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Mar 9 Oct 2018 - 21:37

C est justement parce que je bosse sur un circuit imprimé que je pose toutes mes questions Wink
Pour ma part mon pincab est équipé avec des Arduinos.

Quelqu un a t il teste de raccorder les leds directement sur les octocoupleurs car a chaque fois on inverse la commande... C est chelou comme idée, je comprends bien que mjr ait voulu monter l intensité admissible (1.5A par port) mais jusqu'ici j' ai surtout utilisé des uln2803, vendu pour 500mA max, et ça suffit amplement pour des flashers.
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
samsmile

avatar

Messages : 147
Département : 67

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Mer 10 Oct 2018 - 17:09

pour avoir fais tous les tests possible....le seul resultat concluant avec la tlc590 c'est celui sur lequel je me suis arrêté.

avec les uln2803, le circuit fonctionnait super bien sans la tlc5940 (donc 3 led maxi)
mais vu que la tlc5940 ne sort aucune tension mais juste un signal, t'as besoin de optocoupleurs. et pour avoir testé avec les uln2803, les octos et la tlc... bah ça marchait pas.

je suis pas un spécialiste des datasheet mais en y regardant de plus près les deux uln (2803 et 2064) ont un fonctionnement différents. donc je présume que ça impacte

data sheet uln2803
data sheet uln2064
data sheet tlc5940

je ne suis pas du tout dans l'électronique, j'y suis donc allé par tâtonnement et bien que je sache à quoi sert chaque composant (maintenant Wink ) je ne suis pas du tout calé pour te donner des infos pertinente à ce sujet.
Revenir en haut Aller en bas
Gate



Messages : 71
Département : Montréal (Québec, Canada)

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Mer 10 Oct 2018 - 20:46

le tcl5940 ne donne aucun courant positif, il ne fait que connecter au 0V, donc si tu veux utiliser uln2803 (qui inverse le signal) tu dois mettre une résistance à la sortie.
Revenir en haut Aller en bas
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Jeu 11 Oct 2018 - 8:07

@gate : j'ai essayé de mettre une résistance pull-up de 10k entre le VCC et une sortie du TCL mais le signal PWM fonctionnait à l'envers, c'est à dire qu'à la led test était allumée et à 100% elle était éteinte... j'ai un peu tout tenté mais après y avoir passé le week-end, j'ai abandonné.


--oO Le WIP de mon Pincab [98%] Oo-- | --oO Mon Bartop [100%] Oo--
--oO Console Retrogaming NEO GEO X Gold [90%] Oo--

Mon Tuto : Transformer un Arduino MEGA2560 en LEDWIZ
  Vente de shields pour Arduino MEGA 2560 : mon annonce
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
Gate



Messages : 71
Département : Montréal (Québec, Canada)

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Jeu 11 Oct 2018 - 11:40

C'est exacte, puisque le uln2803 inverse le signal. Pour corriger l'inversion il suffit de changer la configuration du KL25Z (je crois que c'est possible changer chaque sortie individuellement, mais jamais essayer) pour qu'il soit actif en 0V (par défaut il est actif en positif). Dans ton cas, pour ton Arduino MEGA 2560, je crois que tu sera obligé de changer le code et de recompiler.
Revenir en haut Aller en bas
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Jeu 11 Oct 2018 - 16:09

Non du tout, car le Arduino commande par le plus sur ses sorties et donc l uln fonctionne dans le bon sens.
Mais ce n' est pas du Shield Arduino dont je parle mais d' un Shield dédié pour la kl25z ... Vous en saurez plus prochainement Wink


--oO Le WIP de mon Pincab [98%] Oo-- | --oO Mon Bartop [100%] Oo--
--oO Console Retrogaming NEO GEO X Gold [90%] Oo--

Mon Tuto : Transformer un Arduino MEGA2560 en LEDWIZ
  Vente de shields pour Arduino MEGA 2560 : mon annonce
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
Gate



Messages : 71
Département : Montréal (Québec, Canada)

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Sam 13 Oct 2018 - 3:17

@Aetios : As-tu essayé de renverser le signal à la sortie du TCL ? Tu peux mettre un étage supplémentaire de transistor avec pull-down à la sortie du TCL avec ta pull-up (ou sinon un mosfet avec pull-down). Sinon, tu peux utiliser un "TTL hex inverter" comme le SN7404 (je ne l'ai jamais utilisé).
Revenir en haut Aller en bas
samsmile

avatar

Messages : 147
Département : 67

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Sam 13 Oct 2018 - 14:47

Tiens c marrant c les inverteurs que javais utilisé avant le suivre le schéma de la pinscape expansion board.....ça  navait rien donné pour moi dans mes tests mais jmi suis peut etre mal pris.
Javais comme idée d'inverser le signal mais je ne nai pas utilsé de resistance dans mon test.....l'idée est peut etre à etudier un peu plus profondement.
Bon courage @aetios


Dernière édition par samsmile le Ven 19 Oct 2018 - 14:53, édité 1 fois
Revenir en haut Aller en bas
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Sam 13 Oct 2018 - 19:21

@gate : merci de ton intérêt Wink je comprends pas ta phrase "rajouter un étage de transistor" pour être tôt a fait clair mjr nous impose deux composants consécutifs (tlv847 et uln2064) alors que mon Shield de base passe direct de l Arduino aux uln2803... Si je rajoute un "etage" de transistor supplémentaire (composant ?) A l' uln2803, quel est intérêt par rapport a l' usine à gaz de mjr ??

Je ne te suis pas non plus sur le pull down. En gros t es en train de me dire qu il faudrait mettre un pull down sur l output de l uln tout en laissant le pull UP sur l input ? C est jouable ça ? T as pas un schéma vite fait que je teste avant de faire des bêtises ?

Et merci a @samsmile pour tes encouragements Wink
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
Gate



Messages : 71
Département : Montréal (Québec, Canada)

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Dim 14 Oct 2018 - 14:42

tu as raison, pas facile de l’imaginer, alors voici un dessin vite fait.
Je ne l'ai pas testé et l'électronique n'est pas mon domaine, alors vérifie avant de l'utiliser.

Revenir en haut Aller en bas
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Dim 14 Oct 2018 - 14:52

@gate bon c'est bien ce que je pensais en fait, tu ajoutes un composant entre les uln et la TCL. Ça revient au même au montage de mjr. Sachant que j me vois pas mettre 16 MOSFET juste pour inverser... Donc je vais rester sur le schéma de mjr. Merci du partage en tout cas, c est sympa Wink


--oO Le WIP de mon Pincab [98%] Oo-- | --oO Mon Bartop [100%] Oo--
--oO Console Retrogaming NEO GEO X Gold [90%] Oo--

Mon Tuto : Transformer un Arduino MEGA2560 en LEDWIZ
  Vente de shields pour Arduino MEGA 2560 : mon annonce
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
Aetios
Modérateur + Team PP
avatar

Messages : 1611
Département : 50

MessageSujet: Re: [WIP] pincab samsmile opérationnel !!!   Jeu 1 Nov 2018 - 14:03

@samsmile et @gate

je touche au but les gars mais j'ai du mal à avoir tout le jus possible en sortie de port.

J'ai posé la question plus haut mais vous ne lm'avez pas repnud : vos TCL, vous les avez alimenté en 3.3V ou en 5V ? la KL peut sortir les deux.
Moi j'ai alimenté en 3.3V mais ça manque de peps alors avant de tester avec du 5V je voulais avoir votre avis.

Par avance merci Wink


--oO Le WIP de mon Pincab [98%] Oo-- | --oO Mon Bartop [100%] Oo--
--oO Console Retrogaming NEO GEO X Gold [90%] Oo--

Mon Tuto : Transformer un Arduino MEGA2560 en LEDWIZ
  Vente de shields pour Arduino MEGA 2560 : mon annonce
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/

[WIP] pincab samsmile opérationnel !!!
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Pincab :: Pincab des membres-
Sauter vers:
