 [WIP] Pincab de Laurent07 , en cours de fabrication

Aller en bas
AuteurMessage
laurent07



Messages : 26
Département : ardeche

MessageSujet: [WIP] Pincab de Laurent07 , en cours de fabrication   Lun 2 Avr 2018 - 10:18

Salut a toutes et à tous,


Je vous présente mon Pincab, il est en cours de fabrications, pour l’instant je n’ai fait que le hardware















Pour la partie câblage, je me suis très largement inspiré du schéma type que l’on trouve sur le forum, un grand merci à son auteur .
.








La base de départ est un flipper Williams des années 70, J’ai gardé la caisse en bois et tous les éléments métalliques.















J’ai utilisé une peinture plastiDip pour repeindre tous les éléments métalliques c’est une peinture qui habituellement est utilisé pour les jantes elle permet de poser sur le métal une couche de plastique légèrement Caoutchouteuse.



Je ne me suis pas encore occupé du vitrage.



L’idée est de faire un pincab en 4K, Donc je suis parti sur une TV 4K de marque LG, J’ai décidé de garder son carénage car il est assez  fin, donc comme ça ne rentrait pas j’ai dû élargir le flipper d’origine d’environ 1 cm de chaque côté.



J’ai ajouté a cette TV un déport de télécommande IR.



Le thème du Pincab est Star Wars , j’ai fait imprimer les stickers par une société qui est à côté de chez moi, le rendu est très bon .











Sous le flipper j’ai mis un tiroir amovible dans lequel je peux ranger clavier souris et télécommande.
.








J’ai essayé de faire un pincab sur lequel la maintenance serait facile, de se fait J’ai décidé de fabriquer plusieurs modules indépendant, tous sur connecteurs.

Ils sont tous sur les plaques de plexiglass transparentes d’environ 15mm, c’est costaud et on peut y voir à travers.

Le premier module est un module d’alimentation il comprend trois blocs en 5 V 12 V et 24 V et l’alimentation du PC en 1000 W, le gros des fusible est sur ce module.
.

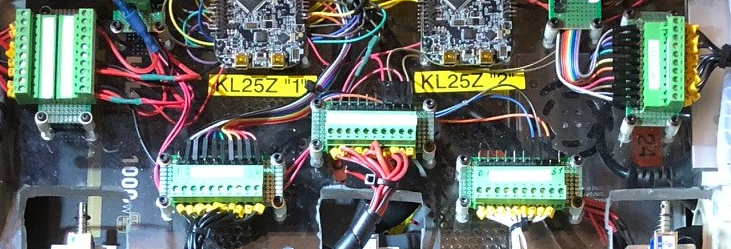

Le deuxième module est le module de commande il est entièrement démontable car tout est sur connecteur également, il comprend toutes les éléments de pilotage cartes KL25Z, cartes relais et autres.









Le troisième module c’est le PC , du fait que c’est pour du 4K, je suis parti sur une carte mère Asus Gamer E170 ProGaming équipée d’un CPU i7-6700 en 4ghz surmonté d’un ventilateur Noctua, un disque dur 500gb NVMe SSD Samsung qui est fixé à la carte mère, et 2 barrettes de 8gb DDR4-3000 Ripjaws.











Pour la carte vidéo, c’est en attente, j’attends les nouvelles NVIDIA.

Le module alimentation est monté sur 4 Silentbloc, le module PC sur 8 Silentbloc, 2x 4 avec une plaque au milieu.

Sur le panneau frontal j’ai mis un écran Benq en 28 pouces et un afficheur PinDMD.

Il y a également un système stéréo intégré sur le panneau frontal et un système 3.1 Logitech dans la caisse principale.

L’ensemble est refroidi par une dizaine de ventilateur, Ceci sont alimenté par une alimentation indépendante du reste.

J’avais prévu des thermostats mais pour l’instant j’ai mis en stand-by.

J’ai fait un Tire billes analogique maison, également j’ai installer un vibreur et un gear motor, Pour les effets j’ai mis des solenoids en remplacement des relais Siemens que j’avais mis à l’origine, le rendu est pas mal, ils tapent sur leurs support alu.













En attente également, les 3 gyrophares et les tilt d’origine, je ne les ai pas vu sur le schéma type .

Voilà, c’était un peu long,











Si vous avez des suggestions à mon niveau d’avancement, je suis preneur.

La partie soft me fait un peu peur, je verrais bien, j’attaque ceci d’ici 3 semaines...



Merci pour vos commentaires, positifs ou négatifs, je prends tout … .


Dernière édition par laurent07 le Lun 2 Avr 2018 - 11:09, édité 3 fois
Revenir en haut Aller en bas
Zlow

avatar

Messages : 13
Département : 44

MessageSujet: Re: [WIP] Pincab de Laurent07 , en cours de fabrication   Lun 2 Avr 2018 - 10:36

Le câblage et l'organisation interne sont vraiment très propres. Félicitation.
Ps- Tu devrais faire en sorte que tes photos s'affichent directement dans le post (plus agréable à lire).
Revenir en haut Aller en bas
laurent07



Messages : 26
Département : ardeche

MessageSujet: Re: [WIP] Pincab de Laurent07 , en cours de fabrication   Lun 2 Avr 2018 - 10:42

Je sais, mais j'y suis pas arrivé ...
Revenir en haut Aller en bas
mariopourlavie
Modérateur
avatar

Messages : 3027
Département : 38

MessageSujet: Re: [WIP] Pincab de Laurent07 , en cours de fabrication   Lun 2 Avr 2018 - 10:49

Salut. Very Happy

Du coup tu as changé la couleur des écritures ? Sur ipad cette couleur ne se voit pas, je ne peux donc pas lire ton sujet

Pour insérer une photo :

Mettre des photos sur le forum
=> Après avoir cliquez sur nouveau ou répondre, vous vous retrouvez dans l'édition du message.

=> Cliquer sur le logo encadré en vert, une fenêtre s'ouvre, allez sur parcourir pour aller chercher votre image sur votre pc, Choisissez 640 pour redimensionner l'image, un clique sur envoyer, copier le lien du milieu et coller le sur le forum.



NOTE SERVIMG :

Le poids des images maximum autorisé sur Servimg est de 256 Ko.
Si vous postez une image avec fond transparent au format PNG dont le poids est supérieur à 256 Ko, elle sera convertie en JPG et la transparence sera perdue.

Il faudra soit redimensionner l'image pour qu'elle fasse un poids inférieur ou égal à 256 Ko, soit utiliser un site comme TinyPNG.com pour optimiser l'image et réduire son poids.

Des essais ont révélé un gain de l'ordre de 70% sans perte visuelle.



                                                                      ♥️♥️♥️ ......Maëlys...... ♥️♥️♥️
Revenir en haut Aller en bas
laurent07



Messages : 26
Département : ardeche

MessageSujet: Re: [WIP] Pincab de Laurent07 , en cours de fabrication   Lun 2 Avr 2018 - 11:11

Normalement c'est bon maintenant, j'ai changé les couleurs et mis les photos en visuel direct,
Merci pour les retours.
Revenir en haut Aller en bas
sebinouse

avatar

Messages : 142
Département : IDF

MessageSujet: Re: [WIP] Pincab de Laurent07 , en cours de fabrication   Lun 2 Avr 2018 - 12:33

Bravo pour l'agencement : c'est très propre !

Tu es content de tes équerres sur lesquelles sont fixés les solénoïdes ? ca claque bien comme (c'est mieux que directement sur la caisse) ?
Revenir en haut Aller en bas
laurent07



Messages : 26
Département : ardeche

MessageSujet: Re: [WIP] Pincab de Laurent07 , en cours de fabrication   Lun 2 Avr 2018 - 12:37

Ça claque un peu métallique , pour le son je trouve ça sympa, même si j’ai pas trop d’éléments de comparaison.

Je me lance dans la partie software, j’ai installé win10 et Visual Pinball, mais je dois avouer que je suis un peu perdu ensuite, je me perds dans le forum.
Je ne sais plus où aller pour avancer .
Revenir en haut Aller en bas
ZXR

avatar

Messages : 26
Département : 42

MessageSujet: Re: [WIP] Pincab de Laurent07 , en cours de fabrication   Mer 4 Avr 2018 - 16:25

Voilà un projet qui semble bien démarrer, et vu la config du PC, ça devrait dépoter avec la carte graphique adéquate...
Revenir en haut Aller en bas
