 [TERMINÉ] Mega Pin World

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
AuteurMessage
bip-bip-72
Admin fondateur


Messages : 11631
Département : Sarthe

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 19 Mar 2013 - 16:05

non,42 euros bordel ça commence a faire.

_________________
Mon pincab  /  Ma chaine YouTube  /  Ma chaine Dailymotion /  Mon bartop
Revenir en haut Aller en bas
http://www.youtube.com/user/72bipbip?feature=mhee
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 19 Mar 2013 - 17:22

c'est clair surtout pour une commande de 95 $
Revenir en haut Aller en bas
http://toulousemultiball.org
bip-bip-72
Admin fondateur


Messages : 11631
Département : Sarthe

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 19 Mar 2013 - 17:27

On est des vaches à lait lol et ça va pas changer.

_________________
Mon pincab  /  Ma chaine YouTube  /  Ma chaine Dailymotion /  Mon bartop
Revenir en haut Aller en bas
http://www.youtube.com/user/72bipbip?feature=mhee
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 19 Mar 2013 - 17:52

Clair !!! "Socialisons la dette !!!!!"
Revenir en haut Aller en bas
http://toulousemultiball.org
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 12:34

Ca avance !!!!
Ce week-end un peu de bricolage…
Intégration du 37" dans la caisse :





J'ai réussi à garder le principe de bascule d'origine pour intervenir à l'interieur.
La suite au prochain numéro !
Revenir en haut Aller en bas
http://toulousemultiball.org
arngrim



Messages : 2431
Département : Charleroi, Belgique

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 16:05

Ca s'annonce pas mal Wink

C'est une idée intéressante, fixer l'écran sur une planche, et le hardware sur le dessous Wink

Pas de souci spécial de gravité avec le hardware à l'envers? Quid du poids des composants?

L'écran ne va pas trop chauffer, bloqué entre la vitre et le support?
Revenir en haut Aller en bas
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 16:33

@arngrim a écrit:
Ca s'annonce pas mal Wink

C'est une idée intéressante, fixer l'écran sur une planche, et le hardware sur le dessous Wink

Pas de souci spécial de gravité avec le hardware à l'envers? Quid du poids des composants?

L'écran ne va pas trop chauffer, bloqué entre la vitre et le support?

Les deux cartes fixées sont l'alimentation et la carte controleur de la télé, le PC sera lui posé dans la caisse, pour la chauffe je vais positionner une fois les light en place au fond du playfield une colonne de ventilation (entre le panneau existant et le futur carter de l'écran) qui entrainera l'air chaud qui se trouve entre l'écran et la planche vers le fond de la caisse pour être évacué par l'extracteur derrière le flip… Normalement je devrais maitriser la température !
Revenir en haut Aller en bas
http://toulousemultiball.org
willix



Messages : 474
Département : 63

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 19:21

c'est exellent comme montage, j'adore (juste peut être redresser les photos avant mise en ligne...) bravo à toi, A+
Revenir en haut Aller en bas
tetrafred



Messages : 2734
Département : 4-20-5

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 20:46

Pas mal le coup de la fixation de l'écran sur une planche. Je vais peut être m'inspirer de ton montage du coup. Une question, comment t'a fixer l'écran par contre stp?
Revenir en haut Aller en bas
bip-bip-72
Admin fondateur


Messages : 11631
Département : Sarthe

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 21:03

On est toujours surpris de voir toutes c'est invention,ingénieux le système.
Photos redressé Very Happy


Dernière édition par bip-bip-72 le Mar 26 Mar 2013 - 22:52, édité 1 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/72bipbip?feature=mhee
willix



Messages : 474
Département : 63

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 22:49

et oui bipbip ça phosphore et ça bosse fort.. merci pour les photos Wink
Revenir en haut Aller en bas
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 26 Mar 2013 - 23:33

Oui merci pour les photos !
Sinon côté fixation j'avais des pas de vis derrière l'écran (fixation cartes et autres ferrailles) en pas de 4 ce qui m'as permis de fixer avec des ecrous par le dessous ! Après c'est une surprise pour chaque TV !
Au début j'était parti sur des entretoises fixé au panneau bois vu que j'avais des trous sur les côtés de l'ecran mais le tout (ecran + carte) me donnais une trop grande épaisseur et j'aurais donc du déplacé les pivots de la bascule… resultat j'ai moins galéré ca ma couté moins chère et mis bcp moins de temps ! Comme quoi même quand on as une solution c'est pas mal de se poser pour réfléchir !
Revenir en haut Aller en bas
http://toulousemultiball.org
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Dim 31 Mar 2013 - 14:44

Du nouveau !
Les cloches sont passé mais y'avais pas de chocolat ! plutôt des boutons ! Razz

Donc pose en façade :

Alors à gauche : 1er btn Start 2e Extraball 3e Exit ; a droite les deux types de lanceur et en bas pause flyers et instruction card !


Sinon j'en ai profiter pour cabler ma distribution electrique, il y avais dans la caisse le boitier disjoncteur que j'ai réutilisé afin de garder la protection du fusible, l'inter général d'origine et pour pouvoir connecter la terre à toute la ferraille du flip ! j'ai tester le tirage avec mes trois flipper et des lampes et c'est tout bon rien ne saute !

Et pour finir intégration du 27" dans le fronton ! (les cochons de Phillips il vende un écran en DVI et vga et ben je vous le donne dans le mille émile ces rats le livre avec un cable vga !!!! bande de radins !!!)
Voilà prochaine étape fabrication du carter et de la ventilation pour le playfield !
@+
Revenir en haut Aller en bas
http://toulousemultiball.org
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 16 Avr 2013 - 13:17

Yep le projet avance !
Alors dans l'ordre :
Fabrication du carter et de la ventilation de l'écran :

Ensuite ponçage de la caisse :

Passage de la sous-couche (à la bombe de peinture spécial sous-couche anti-oxydant : 2,5 bombes pour l'ensemble caisse + fronton) :

Passage du noir (pareil à la bombe 2 pour l'ensemble) :

Voilà pour la partie menuiserie !
Maintenant pour les parts !!! J'ai reçu mon écran pour le DMD d'un site chinois pour une fois rapide c'est un 10,2" en VGA (http://www.aliexpress.com/snapshot/222889494.html) :

Sinon j'ai commencé à intégrer l'informatique à l'interieur et j'ai pu tester une petite partie rapide au clavier !!!!

Le resultat est vraiment top (surtout ayant l'habitude de jouer sur un 19" ca donne vraiment une autre dimension !!!)
Voili pour l'instant cette semaine cablage des boutons !!!!!
@+
Revenir en haut Aller en bas
http://toulousemultiball.org
bip-bip-72
Admin fondateur


Messages : 11631
Département : Sarthe

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 16 Avr 2013 - 14:48

ça ce confirme Very Happy
Revenir en haut Aller en bas
http://www.youtube.com/user/72bipbip?feature=mhee
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 16 Avr 2013 - 16:55

Yep alors pour faire suite à la remarque que j'avais faite sur le Topic de Tetrafred concernant ses LedWiz (paix à leurs âmes) j'ai quelque peu creuser l'idée de mettre des relais afin d'isoler et de protéger ma Ledwiz de court-circuit et autres problèmes de tension.
L'idée est donc de placer un relais à chaque borne de la ledwiz afin de ne pas utiliser le bank-voltage de la carte.
J'avais déjà mis en place une petite carte de test avec des petite led de tres faible amperage en 5V afin de tester mon fichier ledwiz.ini.
Ci-joint une petite vidéo du bazar :

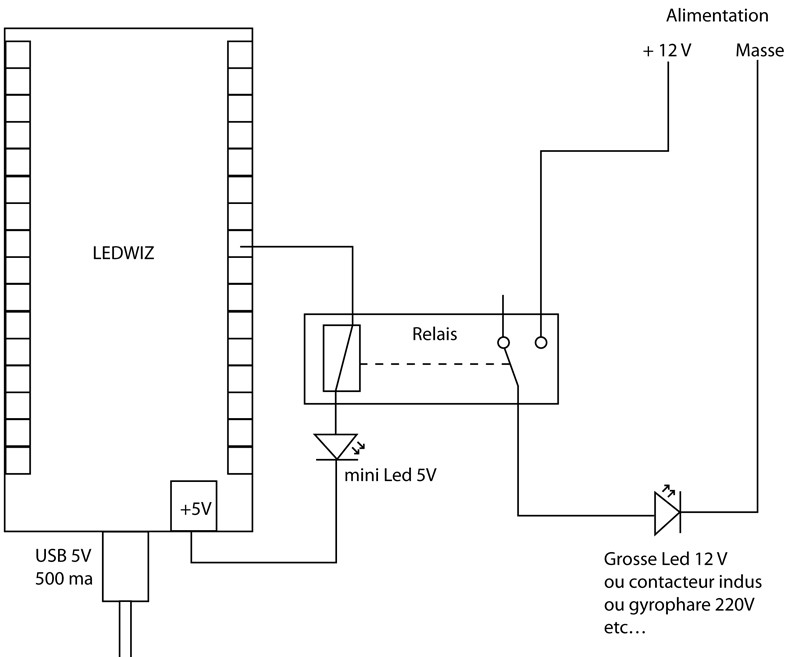

Donc un petit plan vaut souvent mieux qu'un long discours voici sur le papier mon idée en réutilisant les petites led précédemment acheté :

Je ne sait pas encore si c'est la meilleur des solutions mais au moins c'en est une !
Si vous avez des remarques, des infos, ou des questions je suis preneur !
Revenir en haut Aller en bas
http://toulousemultiball.org
willix



Messages : 474
Département : 63

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 16 Avr 2013 - 17:37

d'abord très bien pour la babasse, c'est cool ça avance : encore des trucs originaux (le caisson bien pensé...)

et pour le ledwiz schéma de principe ok > sauf : ou le sens la mini led, ou le + coté ledwiz... qui ne va pas

de ce que j'ai compris, si tu te sers exclusivement de l'alim de l'usb, alors tu limite l'ensemble des consos à 500mA sur les 32 voies
d'autre part, le sens du courant peut changer, c'est à dire que tu peux piloter par le +

-dans ce cas le sens de ta led est ok, mais alors tu devrais être branché au moins sur le bornier à coté de l'usb... qu'en est-il STP ?

pour finir, les relais c'est bien, on voit que tu allume tes mini led quasi temps réel, mais le gadget ou les flask de l'autre coté des relais auront uen inertie à l'allumage - c'est un poil perceptible quand les séquences sont riches... genres les flash s'allumeront plus vite que les contacteurs qui eux doivent déplacer leur noyau avant le clac... (j'irais pas jsuqu'à ajouter la vitesse de la lumière vs celle du son Very Happy)

bref, c'est pour ça qu'une carte comme zebulon règle ce pb avec des octos coupleur et c'est pour ça que je ne l'ai utilise qu'au minimum....
par contre c'est une protection réel, efficace, peu couteuse, bref ce qu'il faut en attendant mieux.... A+ pour d'autre commentaire
Revenir en haut Aller en bas
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 16 Avr 2013 - 18:05

@willix a écrit:
…pour le ledwiz schéma de principe ok > sauf : ou le sens la mini led, ou le + coté ledwiz... qui ne va pas
Possible j'ai fait ca de tête sans la doc Ledwiz et sans être un pro des plans electronique j'imagine que ma mini led quel soit avant ou après le relais ne change rien non ?

@willix a écrit:
…mais alors tu devrais être branché au moins sur le bornier à coté de l'usb... qu'en est-il STP ?
L'idée est d'utilisé seulement la tension de l'usb et rien d'autre donc non pas de rajout 5V sur la carte

@willix a écrit:
…pour finir, les relais c'est bien, on voit que tu allume tes mini led quasi temps réel, mais le gadget ou les flask de l'autre coté des relais auront uen inertie à l'allumage - c'est un poil perceptible quand les séquences sont riches... genres les flash s'allumeront plus vite que les contacteurs qui eux doivent déplacer leur noyau avant le clac...
Je me suis aussi posé cette question faudra tester une fois les contacteurs commandés… a suivre
Revenir en haut Aller en bas
http://toulousemultiball.org
grozby88



Messages : 1146
Département : 88

MessageSujet: Re: [TERMINÉ] Mega Pin World   Mar 16 Avr 2013 - 23:57

Génial le coup du plateau basculant ... j'applaudis des 2 mains !!! dommage que l'on ne puisse faire çà avec un 46" ... çà serait tellement plus pratique !!!

Félicitations à toi et continue comme çà ....
Revenir en haut Aller en bas
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Dim 21 Avr 2013 - 22:35

Alors petite avancé du projet : ce week-end je me suis occupé de la fonction nudge avec un UHID-G et après beaucoup de galères, plantages et longues recherches sur le web j'ai enfin réussi à le configurer ! et les sensations sont parfaites je ferais une petite vidéo plus tard !
Sinon bricolage tuning d'un aprom maison : il s'agit d'une fine plaque de contre-plaqué découpé avec une fine plaque de PVC transparent, petit passage à la défonceuse avec un outils à 45°, le tout fixé sur le carter de l'écran. Je vais y intégrer derrière de la guirlande led pour la fonction flipper RGB du ledwiz !



Prochaine étape connectique des contrôles !
a plus !
Revenir en haut Aller en bas
http://toulousemultiball.org
tetrafred



Messages : 2734
Département : 4-20-5

MessageSujet: Re: [TERMINÉ] Mega Pin World   Dim 21 Avr 2013 - 23:58

Vous avez tous été super créatifs ce week end ^^
Super joli le rendu Niko.
Revenir en haut Aller en bas
grozby88



Messages : 1146
Département : 88

MessageSujet: Re: [TERMINÉ] Mega Pin World   Lun 22 Avr 2013 - 6:56

y'a pas à dire la french touch ... c'est la classe !!!
Revenir en haut Aller en bas
bip-bip-72
Admin fondateur


Messages : 11631
Département : Sarthe

MessageSujet: Re: [TERMINÉ] Mega Pin World   Lun 22 Avr 2013 - 7:49

Les ricain c'est fini,vive la France France
Revenir en haut Aller en bas
http://www.youtube.com/user/72bipbip?feature=mhee
willix



Messages : 474
Département : 63

MessageSujet: Re: [TERMINÉ] Mega Pin World   Lun 22 Avr 2013 - 12:05

y'a de la trouvaille ! bien vu, on n'attend la suite avec les boutons et une photo avec un peu de recul stp...merci A+
Revenir en haut Aller en bas
nikonesca



Messages : 723
Département : 31

MessageSujet: Re: [TERMINÉ] Mega Pin World   Lun 6 Mai 2013 - 23:15

Les photos du weekend !!!
Pose de la vitre du fronton et finition du panel du score et enceintes :


Voili à plus !
