Salut,
ma petite participation  Very Happy

Petite photo du pincab terminé en "evolution 1" à l'epoque pour se faire une petite idée Wink

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150111" />


Pincab commencé en 2011.

C'est partis pour les photos (pas forcement toutes de bonnes qualités avec le telephone en 2011) Smile

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo010" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo011" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo012" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo013" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo014" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo015" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo016" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Photo017" />

1ers tests avec l'ecran playfield 94cm

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P0109110" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P0109111" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P0209110" />

Montage de 2 ventilateurs en fond de caisse

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P1409110" />

A l'époque j'avais trouvé 4 pieds pour 40 euros sur Ebay, au final ça après préparation et peinture

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P1210110" />


[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P1210111" />

Le montage continu ... avec test du pc et de la partie soft.


[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P2109110" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P2109111" />

Perçage des emplacements boutons, porte... 1ere couche de peinture blanche...

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P1210112" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P1310110" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P1910110" />

Cablage pour test de l'ipac... Ca commence à etre le bordel  drunken

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P1910111" />

Le backglass avec son ecran 24"

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P2510110" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P2510111" />

Boutons et porte en place   Razz

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P3110111" />

Et enfin les premières parties à l'apéro  A la tienne

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 P3110112" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Imag0010" />

Fin de la 1ere partie, La suite au prochain épisode  Smile

Bonne nuit à tous.

A+
Revenir en haut Aller en bas
bilbrigante

bilbrigante

Messages : 244
Département : 74

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 10:41

Jolie ton Pincab Dark !!
C'est rare d'en voir en blanc ! Wink
Revenir en haut Aller en bas
grandDD

grandDD

Messages : 3425
Département : 59 Maubeuge

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 11:22

belle réalisation bravo................................... :ji8:
Revenir en haut Aller en bas
lavache599

lavache599

Messages : 2132
Département : 59

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 13:00

Pas mal le pincab on attend la suite des photos Razz
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 14:55

@bilbrigante a écrit:
Jolie ton Pincab Dark !!
C'est rare d'en voir en blanc ! Wink

@grandDD et lavache599 merci beaucoup Very Happy

@bilbrigante
Comment va?
C'est un pincab chrysalide, il va changer de couleur drunken

Bonne journée

A+

PS: la suite ce soir.
Revenir en haut Aller en bas
winstrop

winstrop

Messages : 542
Département : 79

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 15:10

Vraiment sympa le white and black Smile
Revenir en haut Aller en bas
Porko

Porko

Messages : 420
Département : 26

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 15:22

Hô mon Dark!

Je ne savais pas que tu avais fais ça, beau boulot.

Quelle theme/couleur va tu prendre?
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 18:52

@Porko a écrit:
Hô mon Dark!

Je ne savais pas que tu avais fais ça, beau boulot.

Quelle theme/couleur va tu prendre?

Salut Porko,

j'ai plusieurs WIP en cours donc pas vraiment eu le temps avant de poster celui-ci  drunken

Entre le pincab, la racecab

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 110" />

la naomi refaite a neuf (il faut que je retrouve les photos et je présenterais le WIP)

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20141211" />

C'est calme au boulot ce weekend alors j'en profite pour présenter le Pincab.

Pour le thème c'est Addams family (1ere photo), la peinture blanche c'etait pour bien préparer le support avant de
poser le set de decals.

A+


Dernière édition par dark38 le Mer 11 Fév 2015 - 22:14, édité 2 fois
Revenir en haut Aller en bas
cox

cox

Messages : 3880
Département : sin le noble

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 19:06

joli ton pincab et belle preparation Wink j'aime bien le thème addams drz
Revenir en haut Aller en bas
xavelios



Messages : 1249
Département : 72

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 20:58

si tu as les fichiers addams suis preneur lol
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 21:04

La suite:

Je n'est pas remis la main sur les photos de la pose du decal Addams Family Evil or Very Mad

Pose traditionnelle avec eau et savon (pour faciliter le placement) et évacuation des bulles d'air.
Si mes souvenirs sont bon, j'avais commandé le set sur un site allemand (me rapelle plus lequel par contre).

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 12330711" />
(photo du set de decals prise sur le net)

Donc il est plus blanc  Very Happy et je sais j'avais cassé la vitre du playfield   Twisted Evil

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 Photo_10" />

Vue interieure de la caisse sur la partie PC:

8go de ram
i5
2 cartes graphiques GT630
Alimentation 1000w
2 HD SSD

Montage ventilateur en fond de caisse + alimentation 5/12V pour alimenter la future Ledwiz (illumination boutons cablés en direct
sur celle-ci en 5v à ce moment là)

On peut remarquer le DMD magnifique peint tout à la main  Cool  What a Face

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141212" />

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141213" />

C'est pas aussi propre que que le pincab de Namsan au niveau cablage  Rolling Eyes drunken
Ajout de boutons pour le control Pinmame (volume tables, reset table, fonction roms tables...) de la récupération.
Changement des 2 boutons en haut à gauche par un bouton start et un extra ball officiel.

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141214" />

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141215" />

On en arrive donc aux test de cablage de la ledwiz que j'avais depuis un moment sans me pencher dessus.

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141216" />

J'ai donc dans un premier temps alimenté la Ledwiz et cablé les boutons dessus (sans aucun effets lumineux à ce moment là
bien sur car pas de gestion soft de la carte).

Puis montés 2 contacteur Siemens 12V.
Lors des 1ers test, j'avais cablé les contacteurs directement par l'ipac --) Lags bien sur donc je les avais deconnectés en
attendant de trouver une solution pour privilegier la jouabilité.
On peut voir sur la gauche le capteur de mouvement bleu pour le nudge (1 de chaque coté) + 1 tilt bob devant.
Ca fonctionnait bien  Very Happy

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141217" />

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141218" />

Ici sur le droite.
C'est toujours autant le bordel dans les cables  drunken

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20141219" />

Le tilt bob à droite.
On en arrive donc vers l'été dernier.

A +
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 8 Fév 2015 - 21:07

@xavelios a écrit:
si tu as les fichiers addams suis preneur lol
Salut xavelios,
non désolé, set de decals achetés sur un site Allemand à l'époque...

A+
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Update V2   [TERMINÉ] Pincab de Dark38 EmptySam 14 Fév 2015 - 20:49

Bonsoir à tous,

suite avec la V2

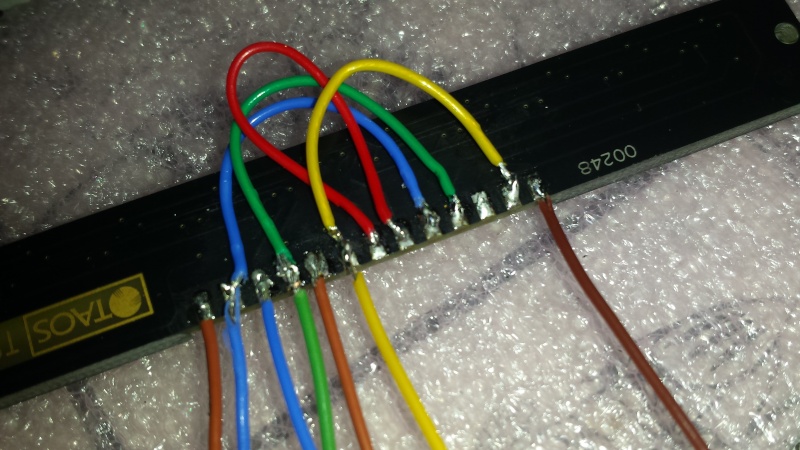

Montage et test de la carte nudge et du préparation du capteur CCD pour le plunger ...

[TERMINÉ] Pincab de Dark38 <a href=

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20141221" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20141222" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20141223" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 112" />


[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20141224" />

Montage du Knocker 24V sur alimentation 12v avec interface qui augmente la tension en passant par un relais 12V

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150114" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150115" />

A+
Revenir en haut Aller en bas
Porko

Porko

Messages : 420
Département : 26

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 14 Fév 2015 - 20:56

Cool l'upgrade!

T'avais déjà des capteurs pour le nudge non? Les trucs bleus?

Pas bien?

Bonne continuation en tout cas.
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 14 Fév 2015 - 21:07

@Porko a écrit:
Cool l'upgrade!

T'avais déjà des capteurs pour le nudge non? Les trucs bleus?

Pas bien?

Bonne continuation en tout cas.
Salut Porko,

Les capteurs de mouvements bleus étaient pas mal mais rien a voir avec la carte nudge, ca
c'est clair  Very Happy
Quand on a trouvé les bons réglages c'est incomparable  cheers
Pour exemple le réalisme et l'interaction sur les eléments de la table CV est bluffant.
Et puis pour 10 euros... Ca aurait été ballot de ne pas tester  geek
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 14 Fév 2015 - 22:46

Suite de la V2 avec la refonte totale du fronton:

Nouveau DMD:

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 210" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150211" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150212" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150213" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150214" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150215" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150216" />
Revenir en haut Aller en bas
Porko

Porko

Messages : 420
Département : 26

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 14 Fév 2015 - 22:56

Toi aussi tu recycles du HP de PC^^

Bien ouej
Revenir en haut Aller en bas
unbreak38

unbreak38

Messages : 415
Département : Isere

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 14 Fév 2015 - 23:47

Beau pincab en prépa. Cool
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 15 Fév 2015 - 3:51

- Ajout de side rail neuf (pinballcenter) de couleur noir

- Changement ecran DMD par un 19" wide

- Redimentionnement de la caisse Backglass pour integration plus armonieuse
des ecrans et du DMD (en hauteur).

 Vues de l'integration des écrans avant peinture

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20150217" />

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 410" />

 Préparation et peinture

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20150218


[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 20150220" />

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 510" />

[TERMINÉ] Pincab de Dark38 %3Ca%20href=[TERMINÉ] Pincab de Dark38 610
Revenir en haut Aller en bas
cox

cox

Messages : 3880
Département : sin le noble

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyDim 15 Fév 2015 - 9:37

Jolie ton pincab drz  mais il merite un bon rangement dans le cablage rire utilise des goulottes comme moi ou plus pratique celles de grandDD ou namsan
sinon ne demonte pas tes capteurs au mercure car si tu utilise future pinball il vont te servir ,car le nudge avec la carte kz25l n'est pas terrible sur futur malgre la mise en place du fichier imput  par contre sur vp ou physic5 impecc:ji8:
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyMer 18 Fév 2015 - 1:53

@cox a écrit:
Jolie ton pincab drz  mais il merite un bon rangement dans le cablage rire utilise des goulottes comme moi ou plus pratique celles de grandDD ou namsan
sinon ne demonte pas tes capteurs au mercure car si tu utilise future pinball il vont te servir ,car le nudge avec la carte kz25l n'est pas terrible sur futur malgre la mise en place du fichier imput  par contre sur vp ou physic5 impecc:ji8:
Salut,
Tu as un lien pour les passe câble type ceux utilisés dans le pincab de Namsan?
J'ai cherché, mais difficile à trouver.
Merci.
Revenir en haut Aller en bas
ozywan

ozywan

Messages : 689
Département : 66

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptyMer 18 Fév 2015 - 3:37

Yop..

Si ca peux aidé...

http://www.ebay.fr/itm/161374756166?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649

++

Ozy
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 21 Fév 2015 - 1:50

@ozywan a écrit:
Yop..

Si ca peux aidé...

http://www.ebay.fr/itm/161374756166?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649

++

Ozy
Salut,
cool, merci  Very Happy
Revenir en haut Aller en bas
dark38

dark38

Messages : 310
Département : 38

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 21 Fév 2015 - 3:41

Salut,

Petite avancée.

Il m'est venue l'envie de faire un topper, j'ai donc récupéré une image du sticker central
du topper original "Addams"...

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 Cloudl10" />

Et je l'ai un peu retouché avec photoshop pour obtenir la taille que je voulais.
Une fois la bonne taille obtenue, j'ai imprimé le motif sur une feuille A3 et je l'ai decoupé.

J'ai ensuite tracé la forme sur une plq de plexi en 2 exemplaires et j'ai placé mon motif entre les 2, fait 2 supports...
Et voilà mon topper maison  Very Happy

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150260" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150261" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150262" />

Petites photos avec le topper à la place qui sera la sienne.

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150267" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150269" />

J'ai également trouvé un bon compromis avec les charnières pour pouvoir basculer le fronton dans la
position la plus juste par rapport à la caisse du playfield.

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150265" />

[TERMINÉ] Pincab de Dark38 <a href=[TERMINÉ] Pincab de Dark38 20150266" />

A+
Revenir en haut Aller en bas
cox

cox

Messages : 3880
Département : sin le noble

[TERMINÉ] Pincab de Dark38 Empty
MessageSujet: Re: [TERMINÉ] Pincab de Dark38   [TERMINÉ] Pincab de Dark38 EmptySam 21 Fév 2015 - 3:59

jolie travail drz ça fini la caisse le topper Wink
Revenir en haut Aller en bas

[TERMINÉ] Pincab de Dark38
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Pincab Passion :: Pincab :: Pincab des membres-
Sauter vers:
