 [WIP] Pincab de Flip69

Aller en bas
+8
grandDD
gech
lavache599
Magicaurel
marco.flip
Shadow_SHD
cox
Flip69
12 participants
Aller à la page : Précédent  1, 2, 3  Suivant
AuteurMessage
gech

gech

Messages : 1379
Département : 29

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMar 22 Déc 2015, 00:21

tu eteind en coupant l'alim??
eteind via windows ou via pinballx et ensuite coupe l'alim... tu ne devrait pas avoir de mode sans echec.
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMar 22 Déc 2015, 00:25

Super merci
Je savais pas qu'on pouvait éteindre via Pinballx
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMer 23 Déc 2015, 11:25

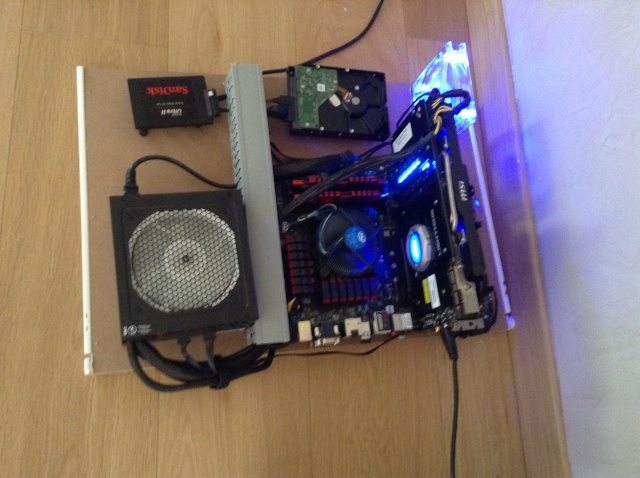

Aujourd'hui installation du Pc

[WIP] Pincab de Flip69 - Page 2 Image27

Niveau config :
- carte mère MSI Killer E2200
-Intel Core i7-4790 @ 3.60 Ghz
-8 Go DDr3
-carte graphique Geforce GTX 770
-SSD Sandisk 120 Gb
-DD 1 TO
-alim ATX 650 W
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMer 23 Déc 2015, 12:11

C'est pas un peu overkill lol!
Le disque de 1 tera c'est pour quoi??
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMer 23 Déc 2015, 12:19

oui je sais mais comme je l'ai négocié à un bon prix sur LBC j'ai décidé de mettre tout ce qu'il y avait dans la tour
Pour le DD je sais pas si je vais le laisser mais bon faut mieux prévoir plus que pas assez Smile
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMer 23 Déc 2015, 13:12

Je comprend. Bien joué.c'est vrai que l'on trouve de très bonnes occase sur lbc...
Par contre un disque mécanique dans une boite que l'on va remuer nest pas forcément top.. branche ton disque sur un autre pc, ou prend un boîtier externe.
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyJeu 24 Déc 2015, 11:02

comme je suis en congés, j'ai avancé sur les travaux
Pose des charnières et ventilos :

[WIP] Pincab de Flip69 - Page 2 Image30

[WIP] Pincab de Flip69 - Page 2 Image34

Demain peinture ++
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptySam 02 Jan 2016, 13:33

Après une pause pour les fêtes .... Au fait bonne année à tous A la tienne...
Reprise des travaux de peinture

[WIP] Pincab de Flip69 - Page 2 Image38

[WIP] Pincab de Flip69 - Page 2 Image40
Revenir en haut Aller en bas
grandDD

grandDD

Messages : 3428
Département : 59 Maubeuge

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptySam 02 Jan 2016, 13:39

bon boulot félicitation............... :ji8:

le gros ventilo dans le fronton n'était pas nécessaire , les aération passives était largement suffisant.
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptySam 02 Jan 2016, 14:46

Merci mais comme sur la plupart des pincab j'ai vu un ventilo 200 mm je me suis dit bon y faut en mettre un

J'ai quitté le garage pour la maison car ma femme voulais que je débarrasse le plancher  lol!

Mise en place du cablage bouton avec ipac2 ( je l'avais acheté avant de savoir que la kl25z ferait l'affaire)


[WIP] Pincab de Flip69 - Page 2 Image41

Et tv 28 pouce pour le backglass

[WIP] Pincab de Flip69 - Page 2 Image45
Revenir en haut Aller en bas
cox

cox

Messages : 3881
Département : sin le noble

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptySam 02 Jan 2016, 21:04

jolie boulot .....au moins il ne manque pas d'air rire ...je suis déja sortie geek
Revenir en haut Aller en bas
LeStef31

LeStef31

Messages : 119
Département : 31

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMar 05 Jan 2016, 11:22

Salut, ca avance nickel on dirait ..

Avec quoi as-tu découpé les trous pour les ventilos ? Une énorme scie cloche ??
merci
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMar 05 Jan 2016, 12:04

D'abord j'ai tracé mon cercle avec un compas puis percé un trou à la perceuse près du trait, enfin découpe à la scie sauteuse en allant doucement. Finition avec du papier de verre. Voilà
Revenir en haut Aller en bas
LeStef31

LeStef31

Messages : 119
Département : 31

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyMar 05 Jan 2016, 13:52

Bon boulot ..
merci
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 25 Jan 2016, 11:07

"
Après plusieurs semaines de pause sur mon pincab ( beaucoup de boulot ces temps-ci), je m'y suis remis ce weekend

Installation du coin door
[WIP] Pincab de Flip69 - Page 2 Image47

Découpe du speaker panel en attendant le pin2dmd de Rappelbox (cette fois RGB je l'espère:lol:)
[WIP] Pincab de Flip69 - Page 2 Image48

Installation d'un module d'entrée sur la multiprise
[WIP] Pincab de Flip69 - Page 2 Image49
J'ai suivi le schéma de Smallcab et je me suis rendu compte qu'il ne marchait pas. J'ai cherché sur le net et c'est celui-ci qui fonctionne

[WIP] Pincab de Flip69 - Page 2 Image50

A priori la phase et le neutre ne sont pas au bon endroit

Le weekend prochain je m'attaque à la kl25z et au capteur CCD: des sueurs froides en prévision
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 01 Fév 2016, 15:22

Ce weekend j'ai soudé les barrettes sur la carte Kl25z, ça c'était la partie facile
[WIP] Pincab de Flip69 - Page 2 Image52

Puis j'ai essayé de souder le capteur CCD et là je peux vous dire que j'ai galéré un maximum
D'abord car les trous de cette pu... de carte sont trop petits
Puis les terminaisons au dos du capteur sont trop rapprochées
Bref je suis pas très content de mon boulot mais à priori ça marche

[WIP] Pincab de Flip69 - Page 2 Image53


[WIP] Pincab de Flip69 - Page 2 Image54

Je sais c'est pas très joli lol!
Revenir en haut Aller en bas
cox

cox

Messages : 3881
Département : sin le noble

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 01 Fév 2016, 22:31

on est pas tous des pros de la soudure mais tant que c'est fonctionnel Very Happy
Revenir en haut Aller en bas
peskopat
Admin
peskopat

Messages : 10801
Département : 54

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 01 Fév 2016, 23:13

si ca marche c'est le principal , au pire tu met un petit coup de pistolet a colle par au dessus pour sécuriser l'ensemble A la tienne
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCYIgslcMXdZ194XWO8JEfjQ
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 08 Fév 2016, 10:10

Voilà j'ai voulu refaire mes soudures sur mon capteur avec du fil plus fin car je les trouvais trop laides
[WIP] Pincab de Flip69 - Page 2 Image56

Le problème c'est que mon capteur ne réagit plus à la lumière sur pinscape config.tool
Il reste noir quelque soit les manip. J'ai vérifié les soudures tout semble ok
D'où ma question : est-ce que j'ai pu flinguer mon capteur CCD ?
Revenir en haut Aller en bas
LeStef31

LeStef31

Messages : 119
Département : 31

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 08 Fév 2016, 21:02

As-tu un multimètre pour tester la continuité ?
Tu devrais ainsi vérifier que tu n'as pas 2 soudures qui se "touchent"..
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD

Messages : 15555
Département : 33

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 08 Fév 2016, 21:16

C'est ce que j'allais dire : recommence tes soudures, défait-les avec de la tresse à dessouder, et utilise un fer à souder 15 W maxi, genre :

[WIP] Pincab de Flip69 - Page 2 R7683618-01

Antex 15 W.

C'est avec ce type de fer à souder que l'on travaille le mieux les petites soudures, fer que j'utilise pour poser des puces sur des cartes-mères de consoles de jeu.

Avec un fer plus gros et plus puissant on fait du boulot de sagouin Wink

++
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 08 Fév 2016, 22:11

Oui tu as raison, avec mon fer de mer.. je crois que j'ai bousillé les contacts en cuivre
2°) y-a-t'il une solution intermédiaire si on fait pas les ponts sur le capteur càd en reliant les 12 terminaisons directement sur la carte kl25z ( j'ai vu sur le tuto qu'on peut le faire mais comment se fait le branchement) ?
3°) si j'ai flingué mon capteur ( genre décharge electrostatique) comment le savoir ?
Revenir en haut Aller en bas
Flip69

Flip69

Messages : 192
Département : 69

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 14 Mar 2016, 15:12

Ce week-end comme j'ai enfin reçu mon dmd de Rappelbox je me suis occupé de mon panel

Installation des haut-parleurs branchés sur un ampli LVPIN 20 W
[WIP] Pincab de Flip69 - Page 2 Img_0610
[WIP] Pincab de Flip69 - Page 2 Img_0612


Mise en place du DMD couleur
[WIP] Pincab de Flip69 - Page 2 Img_0613

Par contre j'ai un problème: le DMD de VP reste affiché sur mon playflied (en haut à droite)scratch

Prochain travaux : fabriquer une lightbar pour combler le trou entre mon playfield et le backglass et faire découper le verre pour les deux
Revenir en haut Aller en bas
bip-bip-72
Admin fondateur
bip-bip-72

Messages : 14923
Département : Sarthe

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 14 Mar 2016, 15:51

Déplace le avec la sourie pour le mettre sur l'écran du dmd, ensuite clique droite dessus, puis sur border pour létirer


Mon pincab  /  Ma chaine YouTube  /  Ma bartop / Table miroir infini / Gran board 3 / Jukebox
Revenir en haut Aller en bas
https://www.youtube.com/user/72bipbip?feature=mhee
leevuth

leevuth

Messages : 3733
Département : Yvelines

[WIP] Pincab de Flip69 - Page 2 Empty
MessageSujet: Re: [WIP] Pincab de Flip69   [WIP] Pincab de Flip69 - Page 2 EmptyLun 14 Mar 2016, 16:12

Via le script, tu pourras repositionner ton DMD. Il faut obligatoirement cocher dans les préférences de vpinmame l'option Cabinet mod qui se trouve dans Setup defaults.
Revenir en haut Aller en bas
