 [WIP] Godzilla

Aller en bas
+5
acartoon
gech
ced
razorbaxx
leevuth
9 participants
AuteurMessage
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: [WIP] Godzilla   [WIP] Godzilla EmptyVen 10 Juin 2016 - 11:58

Voici mon pincab casi fini. [WIP] Godzilla 3746298195

[WIP] Godzilla P_201611
[WIP] Godzilla P_201610


Le matos :

Ecrans
1 ecran Grandin 40 pouces pour le playfield
1 ecran Lg 27 pouces pour le backglass
1 pin2dmd pour le dmd

Pc
I5 3570K
8Go Ram
Nvidia Gtx 660
Ventilo lumineux 5*120 et 1*200

1 alim pour le PC
1 alim pour les toyz et le pin2dmd (5v, 12v)
1 alim pour les contacteurs (24v)


Toyz

Teenzy
Pour les leds assignables autour du playfield (144 led/m), en dessous le cab (72l/m), derriere le cab et flipper Rgb
Kl25z
interface bouton, lance bille, 10 contacteurs plus variation des leds du start, exit, coin 1 et 2 et launchball
Arduino Uno
Animation lumineuses sur du Ws2812 pour simuler le gyro, le Meg, le ventilo et le lauch ball
Ledwiz
pour 5 leds Rgb sur le topper, le Gyro, les strobes et le controle de l'arduino

Reste a intégré le shacker et le knocker.

Cab
MDF 18mm Casto
Verre Brico market
Pieds, verrin et fixations de chez Best Of Pinball
Lockbar + Downlock bar provenant du forum (Namsan Wink )
Porte Arcade trouvé sur LBC
Side Rail maison
Mirror side maison
Topper Maison...
Flipper et Magna Save a lamelle et Rgb
Bouton arcade style monnayeur

Soft
Pinballx pour le frontend
Visual Pinball, Pm5, VPX, Pinball Fx2, Pinball Arcade..

Photos :

Preparation du dessous et cotés du pincab a la defonceuse pour integration de leds assignable
[WIP] Godzilla P_201621
[WIP] Godzilla P_201620
Caisse collée
[WIP] Godzilla P_201624
[WIP] Godzilla P_201622
Montage a blanc
[WIP] Godzilla P_201616
Test avec le plexi pour les mirror sides
[WIP] Godzilla P_201612
[WIP] Godzilla P_201615
Peinture des elements
[WIP] Godzilla P_201617
[WIP] Godzilla P_201614
Montage de la backbox
[WIP] Godzilla P_201613
Tmolding posé
[WIP] Godzilla P_201619
Contacteur Siemens et electromecanique...
[WIP] Godzilla P_201623
Je monte un assortiment des 2 pour voir. Les electro sont a mon sens mieux.. plus de bruit et plus de vibration.
[WIP] Godzilla P_201618
[WIP] Godzilla P_201641
[WIP] Godzilla P_201638
Pose des pieds  ❤
[WIP] Godzilla P_201643
Leds assignables dans les cotés du cab
[WIP] Godzilla P_201644
Derriere le cab ... aussi du ledstrip assignable
[WIP] Godzilla P_201628

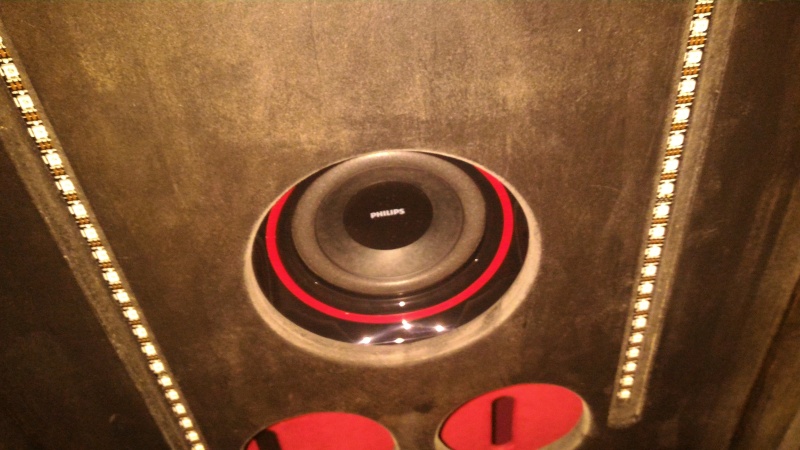

En dessous avec le caisson de basse
[WIP] Godzilla P_201629
La plaque du Pc avant montage du 2eme Ssd
[WIP] Godzilla P_201640

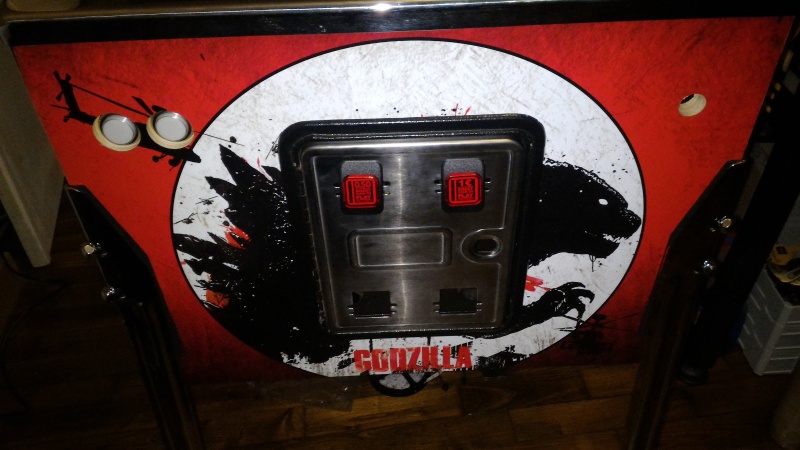

Facade en cour
[WIP] Godzilla P_201627
Les cartes a brancher
[WIP] Godzilla P_201630
Insatllation de windows sur les 2 ssd montés en raid
[WIP] Godzilla P_201625
Plaque qui sera posée dans la backbox (plus facile de bossé sur une table..).
On peu y voir le Teensy, la ledwiz sur laquelle sont branchés une petite carte relais et un arduino
[WIP] Godzilla P_201631
en partant du bas:
60 led/m, 72 l/m et 144 l/m
[WIP] Godzilla P_201639
Into the matrix ;-)
[WIP] Godzilla P_201642

Les boutons a lamelles ainsi que le ruban led en incrustation
[WIP] Godzilla P_201633
On peu voir les bouton cachés derriere la porte ainsi que le switch qui detecte l'ouverture de celle ci
[WIP] Godzilla P_201682
L'interieur en cour de montage
[WIP] Godzilla P_201632
Les 2 alims de Pc (1 pour le pc et une pour les toys)
[WIP] Godzilla P_201635
integration du capteur ccd et du lance bille
[WIP] Godzilla P_201679

[WIP] Godzilla P_201683
Premiers tests de jeux
[WIP] Godzilla P_201634
Collage du film teinté d'un coté et miroir de l'autre sur les plexi en pose mouillée
[WIP] Godzilla P_201637
Allumage des bouton de flipper grace a des leds assignable (2 par bouton)
[WIP] Godzilla P_201684
[WIP] Godzilla P_201636
[WIP] Godzilla P_201676
Preparation des siderails en alu brossé
[WIP] Godzilla P_201674
[WIP] Godzilla P_201675
Pose du bezel
[WIP] Godzilla P_201677

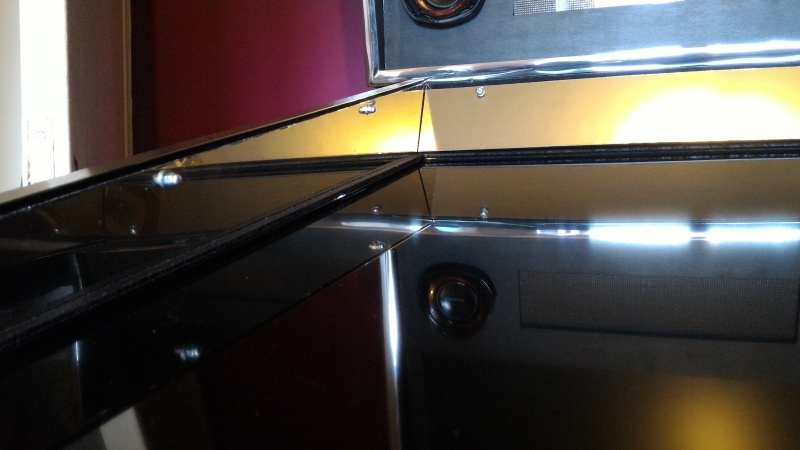

miror sides en place
[WIP] Godzilla P_201678
[WIP] Godzilla P_201681

Edit : photo mise dans l'ordre, ajout de commentaire et ajout de nouvelles photos.


Dernière édition par gech le Dim 12 Juin 2016 - 17:15, édité 1 fois
Revenir en haut Aller en bas
leevuth

leevuth

Messages : 3733
Département : Yvelines

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyVen 10 Juin 2016 - 12:08

J'ai le torticolis à force de regarder les photos  rire.

Sinon c'est du bon travail  [WIP] Godzilla 3253257302
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyVen 10 Juin 2016 - 12:22

C'est pour les regarder sur le pincab..    lol!
Revenir en haut Aller en bas
razorbaxx
Modérateur
razorbaxx

Messages : 3859
Département : 14 caen (argences)

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyVen 10 Juin 2016 - 12:42

Est ce que ca t arrive gech d avoir des bout de ledstrip adressable qui lâchent sans raison ?
Car ca fait plusieurs fois que ca m arrive et pesko a le même problème. ..
Pesko a essayé en commandant sur un site allemand pour voir si la qualite serait meilleur mais ca n a rien changé il en a même reçu une qui deconné de base

En tout cas tres beau boulot bravo bravo
Revenir en haut Aller en bas
ced

ced

Messages : 7003
Département : 14

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyVen 10 Juin 2016 - 12:50

super bravo
Revenir en haut Aller en bas
https://www.youtube.com/user/pezima77
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyVen 10 Juin 2016 - 13:13

A la tienne Merki
Pour les ledstrip non pas de souci pour l'instant.. par contre les matrice toute faite c'est très fragile..
Essaye de voir pour mettre un condo en sortie d' alim. Je l'avais vu sur les premier tuto que j'ai lu mais jamais utilisé..
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyDim 12 Juin 2016 - 17:20

Quelques videos:
ledstrip en action sous le pincab


Lance bille avec capteur ccd sous vpx


AcDc en Pm5 avec la rom colorisée


Table Rolling Stones pour montrer les effets du teensy et du topper

Table Bop vpx
Revenir en haut Aller en bas
razorbaxx
Modérateur
razorbaxx

Messages : 3859
Département : 14 caen (argences)

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyDim 12 Juin 2016 - 17:39

@gech a écrit:
A la tienne Merki
Pour les ledstrip non pas de souci pour l'instant.. par contre les matrice toute faite c'est très fragile..
Essaye de voir pour mettre un condo en sortie d' alim. Je l'avais vu sur les premier tuto que j'ai lu mais jamais utilisé..
nikel j ai choper un condo au salon de carvin ce week end je vais testé ça merci  A la tienne
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyDim 12 Juin 2016 - 17:52

Tu nous fera un retours. Le condo est censé limite les piques de tension et réduire le bruit pour le signal..
Revenir en haut Aller en bas
razorbaxx
Modérateur
razorbaxx

Messages : 3859
Département : 14 caen (argences)

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyDim 12 Juin 2016 - 17:58

pas de souci  [WIP] Godzilla 3253257302
voila le condo que j ai recuperer logiquement c est largement suffisant d apres ce que ma dit grandDD

[WIP] Godzilla 20160610
Revenir en haut Aller en bas
acartoon



Messages : 40
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyDim 12 Juin 2016 - 18:34

Un ptit cab dans le finistère? Ca va faire du bruit dans Landerneau!

J'adore ce jeu de lumière de ouf! Génial!

Merci Gech pour ces petites vidéos du monstre en action!

super
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyDim 12 Juin 2016 - 18:58

L'autre jour avec un collègue on s'est fait une session sur le cab.. puis on est passé au starship trooper. Ben le starship semblait sombre Shocked [WIP] Godzilla 773715342 . Depuis j'ai commencé à changé les ampoules de celui ci... le flipper repassé au dessus en luminosité. Cool. Et je n'ai pose que les insert et flasher.. reste les Gi.. et les photo à faire...
C'est sure il ne faut pas être épileptique quand on vient chez moi lol!
Revenir en haut Aller en bas
marco.flip

marco.flip

Messages : 1750
Département : 40

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyDim 12 Juin 2016 - 22:32

Bravo....une vrai boite de nuit ton cab. J'adore les ledstrip....
Surement la prochaine étape sur le mien.
bravo
Revenir en haut Aller en bas
bip-bip-72
Admin fondateur
bip-bip-72

Messages : 14923
Département : Sarthe

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyLun 13 Juin 2016 - 7:30

Il est toujours au top gech [WIP] Godzilla 3253257302


Mon pincab  /  Ma chaine YouTube  /  Ma bartop / Table miroir infini / Gran board 3 / Jukebox
Revenir en haut Aller en bas
https://www.youtube.com/user/72bipbip?feature=mhee
Chucky01

Chucky01

Messages : 391
Département : Belgique

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyLun 13 Juin 2016 - 10:34

Salut gech Wink,

Super boulot et finition top :yes:j adore !!!


Bonne continuation....et vivement la suite Wink
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyLun 13 Juin 2016 - 13:24

A la tienne
La suite c'est rajoute un hub USB, compléter les b2s et revoir les media...
Revenir en haut Aller en bas
leevuth

leevuth

Messages : 3733
Département : Yvelines

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyLun 13 Juin 2016 - 13:39

oui c'est le plus "chiant" à faire, l'intégration des b2s, car il faut tester les tables en même temps. ça prend beaucoup de temps.
Revenir en haut Aller en bas
razorbaxx
Modérateur
razorbaxx

Messages : 3859
Département : 14 caen (argences)

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyLun 13 Juin 2016 - 18:20

c est pas bete le coup du renfoncement dans le bois pour les bandes leds j avais pas pensé a ça  [WIP] Godzilla 773715342
pour les 2 bandes de chaque coté de l ecran ça evite les galere quand tu ouvre le cab  [WIP] Godzilla 3746298195

et sinon pourquoi tu as mit 2 modele de contacteurs different ?
Revenir en haut Aller en bas
ikari

ikari

Messages : 198
Département : 59

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyLun 13 Juin 2016 - 19:17

Jolie bête Wink
C'est quoi la modèle de ton caisson de basses Phillips? Le son est bon?
Revenir en haut Aller en bas
gech

gech

Messages : 1379
Département : 29

[WIP] Godzilla Empty
MessageSujet: Re: [WIP] Godzilla   [WIP] Godzilla EmptyLun 13 Juin 2016 - 19:19

Pour tester la différence. Tout le monde pose des siemens et je voulais voir.. et entendre..
Pour moi les siemens ne font pas assez de vibration ni de bruit (c'est d'la meeerde lol! ). Je pense les enlever et ne poser que des electro.

Pour le ruban.. a droite double défonce.. 1 pour le ruban et 1 pour le plexi.
A gauche il y a en plus un support en mdf contenant le ruban led qui s'enleve pour pouvoir enlever la tv qui est aussi en Raynure dans les côté
Le plexi est fixé avec les vis qui tienne les Siderails.
Pourquoi faire simple... rire
Revenir en haut Aller en bas
