[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyJeu 19 Oct 2017 - 22:15

Ca fait 6mois que je cherchais en plus en noir... donc j'ai acheter neuf (ca douille!) et je viens de la peindre et ponser. Bref c'est cher, long a faire, frustant mais voila elle est la! Et la lockbar down aussi.
C'est le premier truc que je cherche et il y a des ruptures a peu pret partout et en occaz c'est l'horreur a trouver (sur la baie ou ici autour de Munich).
Bon courrage et commence a economiser....


Dernière édition par snwfrd38 le Jeu 19 Oct 2017 - 22:40, édité 1 fois
Revenir en haut Aller en bas
L'auteur de ce message est actuellement banni du forum - Voir le message
snwfrd38

snwfrd38

Messages : 245
Département : Allemagne

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyJeu 19 Oct 2017 - 22:41

Bon courage a toi! Quand je vois le travail que tu fais sur le bois tu vas te faire plaisir!


Comme promis! Voila les photos de la construction en cours.


Mise en place d'un hub USB car j'ai 4 cartes a gerer :

  • Mega2560
  • KL25Z
  • Tensy
  • et une Arduino Uno (pour le gyro avec code maison)


[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4112





Vu sur la KL25Z qui gere essentiellement les boutons et leur eclairage (on peut voir le reseau darlington en bas (carte violette) qui permet de faire passer du 12V (pour eclairage des boutons) - ca m'evite de griller une kl25z)



[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4111



Vu sur le switch de la coin door - pour signaler son ouverture aux tables.
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4114



Vu de l'arriere du pincab avec les cables maisons :-)
Pour info j'ai mon (bon) PC que je garde - qui me permet entre autre d'ecrire ces quelques lignes - et donc j'ai le passage de cables entre le pincab et le PC (1 USB, 3HDMI, 6 RCA Son).
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4110


et vu du montage de l'arriere - perso j'ai toujours etait content des prises Neutrik donc je continue dans cette voie.
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4113


Essaie de l'eclairage du fronton avec le bouton COIN qui s'allume (en bas a gauch on voit un faible lueure bleue) et en meme temps eclairage de la coin door (la grosse lumiere qu'on voit)
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4115




Idem mais vu de devant
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4117






et off pour voir la difference. On voit pas super bien mais l'eclairage 25Cents marche super bien dans une ambiance un poil plus sombre.
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4116



Et au fait le bouton de flip ainsi que le reglage volume(Ultra pratique ce truc! Je le conseille sur 100% des pincabs!!!!!)
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4119


Vu du relai temporise (008) sur l'alarm bell. Celle ci se met en marche toujours pendant quelques secondes a l'alumage du pincab ce qui generalement me fait faire des bons de 1m! Donc voila maintenant elle n'est alimenter qu'apres 8secondes ce qui me semble ok dans ma config actuelle.[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4120






et voila c'est tout pour le moment. Prochaine etape - metter la lockbar et donc defonceuse en vue pour aujourd'hui!
A+
Revenir en haut Aller en bas
snwfrd38

snwfrd38

Messages : 245
Département : Allemagne

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 3 Déc 2017 - 19:43

Salut tout le monde!

Le projet avance bien maintenant et je suis dans la derniere ligne droite avec un peu de chance il sera fini pour Noel :-)

Les cables sont tous finis pour les 6 voies (4 HP a vibrations et 2.1 HP pour le Backglass)
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4121

La KLZ25Z est bien utilise - j'ai mis le plunger aussi en place! Pas de mal de travail la dessus avec un potentiometre. Le plus dur etait de faire le calibrage avec DXTweak car j'avais pas mal de soucis pour trouver un feeling naturel.
Pour le Nudge je galere toujours - c'est pas du tout realiste pour le moment...


[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4122


Voila l'arriere du pincab. J'ai ete oblige de bouger tous les contacteurs arriere pour me permettre d'utiliser le montage en pivot du playfield. Dans la configuration precedente ou les contacteur etait plus haut (donc plus proche du playfield) je n'avais pas assez d'angle de pivot. Bref pas mal de travail de detail la dessus!
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4414

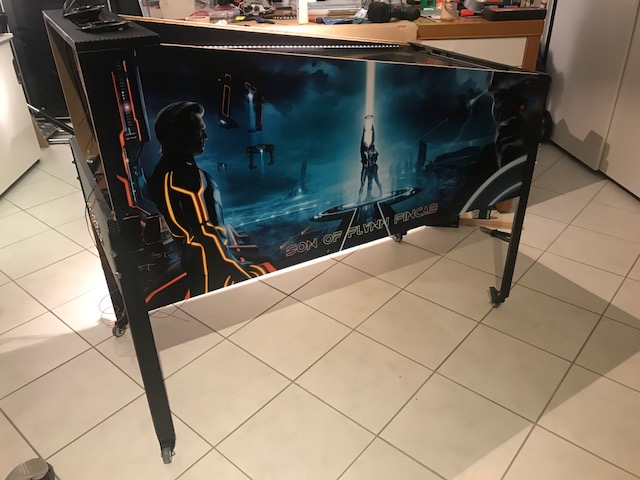

Mise en place de la deco (@ lavache599). On voit aussi les rubans de led sur le playfield qui sont pilote par le Tensy.
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4411

Face avant avec plunger et tous les boutons . On voit aussi le playfield et les led sur les bords.
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4412

details des boutons :-)
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4410

Porte - elle est cable maintenant - j'ai un stock de 50 pieces de 25cts des USA (que je ramene de voyages). Ca fonctionne nickel. Chaque piece permet un double credit (c'est plus rapide!).
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4413

Vu de l'interieur avant de reconnecter les boutons du frontons (on voit les lampiotes sur la gauches normalement elles sont dans les boutons ;-)
En haut a gauche un contacteur. On voit devantsle Shaker / Gear de @Lololol. Puis derriere l'alim de PC au milieu. A sa gauche le Tilt Mecanique et on apercoit aussi le Knocker (bobine vert pale tout a gauche). Derriere le Tilt mecanique se trouve une carte USB qui centraliser tout.
A droite de l'alim PC se trouve 2 cartes relais (en bleu), une carte Mosfet (en vert) et a sa droite la carte MEga2560.
A droite et sur la paroi droite se trouve l'alim (12V) - juste derriere elle (on voit des cables "bronze" qui monte) se trouve un ampli 2x2voies pour les HP a exitation et finalement tout au fond on voit le caisson de basse Pionner qui a trouve sa position finale!


[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4415






Il me reste:

a acheter: Plus rien ! J'ai tout :-)

a monter:

  • le backglass est pratiquement finalise- je mettrais des photos prochainement
  • mettre le backglass sur le pincab :-)
  • mettre les side rails + hinge (fixation en pivot du backglass)
  • monter les 2 blowers sur le backglass (j'ai teste ca decoiffe au sens premier du terme!)
  • mettre des ventilateurs sur la porte arriere.
  • fabriquer le panneau de de 8 rubans LED (Tensy) pour mettre a l'arriere du playfield.


A mon avis j'ai facilement une vingtaine d'heures de travail devant moi!
Je suis hyper content de moi  [WIP] 98% Pincab de Snwfrd38  - Page 4 722859262 ca donne une peche d'enfer ce projet!
Merci a tous pour vos conseils, idee!
Revenir en haut Aller en bas
mariopourlavie

mariopourlavie

Messages : 3380
Département : 38

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 3 Déc 2017 - 21:04

cheers  Super content, la fin approche  [WIP] 98% Pincab de Snwfrd38  - Page 4 3253257302  Bravo et bien joué  [WIP] 98% Pincab de Snwfrd38  - Page 4 3253257302
Revenir en haut Aller en bas
spud63

spud63

Messages : 39
Département : 63

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 3 Déc 2017 - 22:35

Good job  [WIP] 98% Pincab de Snwfrd38  - Page 4 3253257302
Revenir en haut Aller en bas
@nnubys

@nnubys

Messages : 103
Département : 79

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyLun 4 Déc 2017 - 18:16

superbe. [WIP] 98% Pincab de Snwfrd38  - Page 4 3253257302
Revenir en haut Aller en bas
Aetios
Modérateur + Team PP
Aetios

Messages : 1633
Département : 50

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyMar 5 Déc 2017 - 8:46

@snwfrd38 : quand tu dis que tu as du mal à régler le nudge, tu passes par quoi pour le régler ? Il faut éviter de le régler via la config Windows ! si tu le fais, la bille va aller dans tous les sens [WIP] 98% Pincab de Snwfrd38  - Page 4 773715342 normalement le code d'origine du nudge est auto-suffisant en terme de calibration pour le positionner à l'avant du pincab. Moi c'est le réglage de la zone morte qui me pose problème dans vPX, j'ai le sentiment qu'il n'est pas très efficace.


[WIP] 98% Pincab de Snwfrd38  - Page 4 French10
--oO Le WIP de mon Pincab [98%] Oo-- | --oO Mon Bartop [100%] Oo--
--oO Console Retrogaming NEO GEO X Gold [90%] Oo--

Mon Tuto : Transformer un Arduino MEGA2560 en LEDWIZ
 [WIP] 98% Pincab de Snwfrd38  - Page 4 1166575452 Vente de shields pour Arduino MEGA 2560 : mon annonce[WIP] 98% Pincab de Snwfrd38  - Page 4 1166575452
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
snwfrd38

snwfrd38

Messages : 245
Département : Allemagne

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 10 Déc 2017 - 13:34

Hi @Aetios - je pense que c'est la mon problème! Je passais par Windows pour le régler! [WIP] 98% Pincab de Snwfrd38  - Page 4 3746298195
Je vais regarder ça!



Voila la bete monte avec le backblass et dmd (via écran). On voit les 2 blower a leur place - il me faut remonter maintenant les 2 HP sur la caisse arrière. Encore une étape de franchie Smile

[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4416
Revenir en haut Aller en bas
snwfrd38

snwfrd38

Messages : 245
Département : Allemagne

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyJeu 4 Jan 2018 - 19:55

et voila je passe a 95%. Toute la partie electronique fonctionne parfaitement.

J'ai passe les derniers jours a monter le panneau des LEDS avec pas mal de soudures a faire et de configuration sur le DOF.
Je suis partie sur les 60Led/Metre pour des raisons de couts et surtout eviter de changer mon alim ;-)

j'ai 59 LEDs sur les Sidebar (de chaque cote du playfield) et 30 (50cm) x 8 sur le backbar. Vu qu'il me restait de la place j'ai mis a gauche et a droite 5x3 LED que je met sur les flashers.

[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_2310
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_3010



Un essai sur la table ACDC. On voit aussi une bar de LED (ligne rouge/bleu) juste dessous le backglass. C'est la barre qui me sert pour simuler le fonctionnement d'un gyrophare. J'ai utiliser l'astuce de @Aetios pour la connecter a une simple Arduino UNO avec un code maison pour faire un effet chenilard sympa.

[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_4911

et place a une petite video de madame en train de jouer!





Reste a faire:

  • Mettre la backbar de LED dans sa positon finale
  • Finir l'arriere du pinball (mettre une porte / monter les differents ventilos)
  • Mettre la vitre + Hinge
  • Connecter la coindoor completement (il reste a mettre le compteur de partie + la gestion des pieces)


Dernière édition par snwfrd38 le Jeu 4 Jan 2018 - 22:08, édité 2 fois (Raison : correction URL vidéo)
Revenir en haut Aller en bas
rodolpher

rodolpher

Messages : 328
Département : 70

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyVen 5 Jan 2018 - 17:56

Sympa et pas idiot les flashs sur le même panneau avec les même leds
Revenir en haut Aller en bas
snwfrd38

snwfrd38

Messages : 245
Département : Allemagne

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 22 Juil 2018 - 18:01

ca fait hyper longtemps que j'ai pas poste sur mon WIP. Bon je suis a 98% maintenant - en fait je joue plus que je ne le finis pour etre franc.



Reste a faire:

  • Finir l'arriere du pinball (mettre une porte / monter les differents ventilos)
  • Mettre la vitre + Hinge
  • Connecter le compteur de partie (dans la coin door)
  • regler un pb sur la BELL (je dois avoir un probleme de masse car lorsqu'elle se declanche.... les flips ne bougent plus! Elle est deconnete pour le moment)




Tout le reste fonctionne et est super stable. Je posterais probablement d'ici Noel lorsque j'aurais tout fini. C'est pas que c'est long a termine c'est juste que j'ai trop de monde qui passe a la maison pour jouer [WIP] 98% Pincab de Snwfrd38  - Page 4 722859262



Vue sur la coin door qui fontionne avec mes pieces de 25Cts des US ;-) J'y retourne cet ete donc je vais faire le plein de 25Cts....
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_5114

Vu a l'interieur de la coin door.... On voit (Pioneer) le caisson avec son ampli. Tout le cablage est plutot propre maintenant. A part la cloche tout marche nickel.
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_5115

Vu sur le plunger mecanique
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_5116


Vue sur la Tele avec 3 contacteurs du milieu
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_5118


Vue sur le tilt mecanique (marche super!)
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_5117

et les boutons de services de la coin door. a droite le pavet noir KEP - c'est le compteur de partie. Je le connecterais un de ces jours.
[WIP] 98% Pincab de Snwfrd38  - Page 4 Img_5119






et un petit tour sur le font-end.
J'ai mis des topper video sur chacune des tables - je trouve ca joli! A la fin de la video (env 1min) il y a un essai de la coin door avec une piece pour Tron. Pour chaque ROM j'ai mis le reglage USA#1 qui permet de mettre un credit avec un coin. C'est plus facile. Ca marche sur pas mal de tables (toutes les Stern) et quelques autres.

Revenir en haut Aller en bas
peskopat
Admin
peskopat

Messages : 10022
Département : 54

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 22 Juil 2018 - 18:59

Pour ta bell , il faut rajouter un condo et une diode comme sur ce schéma du forum https://www.vpforums.org/index.php?showtopic=36186&hl= ou passer par un relais :

[WIP] 98% Pincab de Snwfrd38  - Page 4 Belldi10

Sur mon pincab c'est sur un relais et aucun problème [WIP] 98% Pincab de Snwfrd38  - Page 4 3253257302

Je vois que tu n'as pas les effets sur la backboard sous PinballX , regarde dans le tuto wemos j'ai mis la manip qui est identique pour la teensy [WIP] 98% Pincab de Snwfrd38  - Page 4 3253257302
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCYIgslcMXdZ194XWO8JEfjQ
snwfrd38

snwfrd38

Messages : 245
Département : Allemagne

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 22 Juil 2018 - 19:16

Merci je vais regarder ca. La cloche est sur und alim 24v (celle
des Relais) et j’avais misnla diode deja. Je vais regarder pour le condo c’est toujours une bonne ide.

Pour pbx je savais meme pas qu’il pilotait la tensy! Cool merci pou ca aussi
Revenir en haut Aller en bas
peskopat
Admin
peskopat

Messages : 10022
Département : 54

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 22 Juil 2018 - 19:20

Si tu as la même cloche que moi , tu peux aussi la brancher en 12v , et sur un relais [WIP] 98% Pincab de Snwfrd38  - Page 4 3253257302
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCYIgslcMXdZ194XWO8JEfjQ
snwfrd38

snwfrd38

Messages : 245
Département : Allemagne

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 22 Juil 2018 - 20:10

Ok je regarde ca aussi. Elle est dans tous les cas sur une carte relai et c’est la MEGA qui la pilote.




Pour PBX --> Je viens de regarder dans le LOG et il choppe une erreur
18.07.22 08:46:26.991 Loading PBX config data
18.07.22 08:46:27.003 PBX config data loaded
18.07.22 08:46:27.007 Initializing DOF
18.07.22 08:46:27.011 Init failed: Could not create a instance of the DirectOutput framework. Retrieving the COM class factory for component with CLSID {A23BFDBC-9A8A-46C0-8672-60F23D54FFB6} failed due to the following error: 80040154.


J'ai la version DOF R3++ de MJR qui fonctionne parfaitement sous VPX (10.5Beta). En regardant dans les postes a droites a gauche ca semble pas classique comme erreur. Si vous avez des pistes - je prends!  Pour info j'ai refais un RegisterDirectOutputComObject qui n'a rien donne de plus.
Donc ca semble un pb de connection avec le DOF.

Je regarde la https://www.vpforums.org/index.php?showtopic=39557 pour trouver des pistes.

Dans le plugin manager de PBX tout est ok - il trouve tout. Le fichiers de config est la, la DLL aussi (unlocked).
Revenir en haut Aller en bas
lololol

lololol

Messages : 3953
Département : KAPAX PLANETE

[WIP] 98% Pincab de Snwfrd38  - Page 4 Empty
MessageSujet: Re: [WIP] 98% Pincab de Snwfrd38    [WIP] 98% Pincab de Snwfrd38  - Page 4 EmptyDim 22 Juil 2018 - 21:20

Good Job !!!
pas très compliquer la soudure des ledstrip 144 leds? les pins sont a peine 0.5mm quand ils sont coupés
Revenir en haut Aller en bas

[WIP] 98% Pincab de Snwfrd38
Revenir en haut
Page 4 sur 4Aller à la page : Précédent  1, 2, 3, 4

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Pincab :: Pincab des membres-
Sauter vers:
