[WIP 45%] Mon premier pincab : Horror 80's Recherche pièces

moviemaniac52 a écrit:

essai de mes boutons  ca le fait, juste c'est chiant, ils tournent sur eux meme

normalement il y a un détrompeur pour éviter qu'il tourne je crois ....
ou sinon c'est ceux avec la pastille de couleur, tu la colle ou la coince

Ok, merci pour l'info, je vais essayer ça demain
Aujourd'hui, dur journée....montage de la balançoire de ma fille ( ils mettent 2h à 2 personnes...j'ai mis 8h seul.....je dois pas etre doué...

Et dans la foulée, sous couche de mon cab

moviemaniac52 a écrit:

Ok, merci pour l'info, je vais essayer ça demain
Aujourd'hui, dur journée....montage de la balançoire de ma fille ( ils mettent 2h à 2 personnes...j'ai mis 8h seul.....je dois pas etre doué...

Et voilà le dernier coté

Pour ceux qui se demanderait encore.....l'ami en question qui me crée mes décals, c'est bien Lavache599....

Encore un gros merci à lui pour le boulot fournit.....On a de la chance d'avoir un membre de cette trempe...

C'est terrible et des boutons lumineux dans les ballons de la même couleur je pense que ça claquerait

C'est prévu: )

Bravo pour la face avant  magnifique  j'aimerai être un peu artiste

Même si ce n'est pas mon univers, je trouve ça vraiment joli et original !

tip top les decos

Merci à tous, franchement il va claquer!!!!!!

Aller, quelques progres, mise en peinture ( peinture de m..... qui couvre pas )...mais bon, ca ira, puisqu'il y aura les décals :p

Quelques photos :

Salut, sympas tout ça , avec un DMD couleur, c'est ça que je veux mais j'en suis pas la encore.
Ahhhhh le joli cénobite, Jason, freddy, chukky et je sais plus lol .

Oui, le DMD couleur attend gentiment sa place

Coucou, comment fait on pour changer le titre du sujet???

Salut, tu édites ton premier message

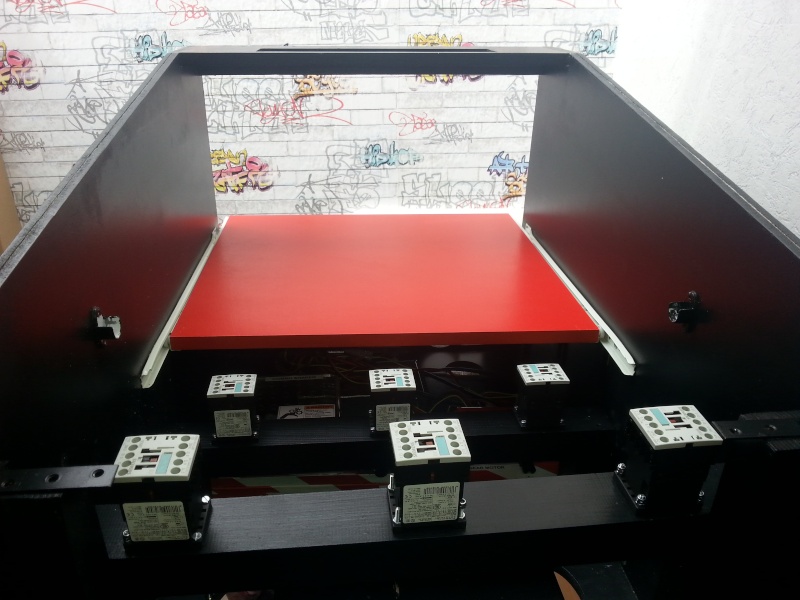

sympa ton tiroir rouge, dans le thème

++

Trop beau le tiroir rouge je lai fait dans mon cab c'est beau

Ouais ça rend pas mal j'admet Merci

C'est moi ou à un moment on a l'impression de plus avancé

Good job

Et non ce n'est pas une impression

Merci Mario, ça fait plaisir de voir que tu suis mon topic...

Bon, les galères ont commencées....Au moment du cablage...ULN = PSHITTTTTT cramés...après examen...erreur de polarités...
Donc changement ULN et àpres recablage et test plusieurs soucis...

Premièrement : aucune des led de mes boutons ne s'allument ( en faisant varier la sortie PMW sur pinscapeconfigtools )
Est il possible de les tester de cette façon???

Et second soucis, les boutons de flip font bien claquer les contacteurs gauche et droite mais je n'ai pas de retour sur pinscapeconfigtools...( ON/OFF )

Voilà, est il possible que j'ai cramé les optocoupleurs ou pire encore les entrées de la carte ???

Merci à tous pour vos aides précieuses...

Du nouveau, les led de mes boutons fonctionnent, par contre impossible de faire fonctionner les flips avec les optocoupleurs ( sous buttons test pas d'activations des sorties ), les contatcteurs claquent bien, et apres chaque appui sur mes boutons de flips, la kl25z flashe rouge...

Quelques idées???

As tu ton schéma ?

As tu bien branché les diodes de décharges sur tes contacteurs ?

J'avais branché les diodes de decharge et la j'ai refais le shema sans, ce qui je pense explique les clignotements rouges
Mais doit on voir l'activation des flips??? le shema est le suivant :



je ne comprend pu
J'ai changé les resistances et les optocoupleurs, toujours le meme probleme....

Ok, donc tes contacteurs sont commandés directement par tes boutons et non par La kl25z.

Mais attention sur ce schéma i, y a un problème, la résistance indiquée n'est pas la bonne. Quelle valeur as tu mis ? Ton alim est bien une 24v ?

Sur quel soft et quelle table fais tu tes essais ?

Hello Mario j'avais un doute sur la résistance qui fait énormément chuter la tension d'entrée  ( 1,5 v )
Quelle est la valeur de résistance???
Et mes y est sont effectués sur pinscape config tool
