De souvenirs il me semble que ma ledwiz alimente mes boutons en effet ... à tester
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 11:01

@razorbaxx a écrit:
De souvenirs il me semble que ma ledwiz alimente mes boutons en effet ... à tester

Qu'est ce que je risque au pire ? que ça ne s'allume pas ? techniquement parlant avec une LED, y'a pas de risque de cramer la carte ?

PS : j'avoue je suis une bille en électronique
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
shadow_shd
Admin
avatar

Messages : 9459
Département : 33

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 11:57

Les LEDs de mes boutons (déjà équipées de résistances) sont alimentées en 12 V par ma Ledwiz sur la bank 1-8 :



++


~Mon pincab~                 ~Tables VPX~               ~Tuto Être à jour & lancer toutes les tables~
~Ma mamecab~              ~Tables VP9~               ~Logiciels pincab~
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 14:21

Pourquoi mettre des fusibles et des résistances ?

désolé pour les questions de boulet, mais je ne comprends pas l'intérêt de mettre un fusible et une résistance pour allumer une simple LED (qui puis est, en 5V, en ce qui me concerne)
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
sebx



Messages : 147
Département : 28

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 16:13

Les deux n'ont pas le même rôle
- La résistance permet d'ajuster la tension aux besoins de la LED (elle va "consommer" ce que la LED n'utilise pas. Par exemple pour une alim de 5V et une LED qui demande 1,5V, la tension aux bornes de la résistance sera de 3,5V)
- Le fusible est là pour éviter qu'une intensité trop importante ne puisse passer. Dans ce cas, les cartes sont limitées à 500 mA, le fusible grillera avant que ce ne soit la carte qui parte en fumée


edit : un petit lien assez clair sur le rôle de la résistance : http://www.positron-libre.com/cours/electronique/diode/led/alimentation-led.php
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 9459
Département : 33

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 17:59



La LED que tu cites en exemple est indiquée nécessiter une alimentation de 5 V, sauf qu'en réalité la LED est alimentée avec une tension moindre.
Elle est donc déjà équipée d'une résistance qui va "réduire" le 5 V en 3.3 V par exemple, tension nominative de la LED.

Pour mes flashers les LEDs RGB ne sont pas équipées de résistances, il m'a donc fallu en installer pour "réduire" le 5 V Wink

++


~Mon pincab~                 ~Tables VPX~               ~Tuto Être à jour & lancer toutes les tables~
~Ma mamecab~              ~Tables VP9~               ~Logiciels pincab~
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 21:02

Merci beaucoup, je comprends mieux pour les résistances.

Les protections de 500mA sur des alims de LED, c est vraiment indispensable ? Autant sur les contacts de solénoïde ou toys avec moteurs c est compréhensible, mais une Led, ça parait extrême comme protection.

Autre question, sur les switchs de ma coin door, il y a une diode 1N4001 entre les deux pattes de connexion. Je connais le but d une diode de laisser passer le courant dans un seul sens mais quel intérêt sur un interrupteur ???

Encore désolé pour mes questions mais je cherche à comprendre pour pas faire de conneries, j ai pas envie de faire du câblage sans comprendre par la suite
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
TylerDurden67

avatar

Messages : 513
Département : Strasbourg

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 23:19

Les fusibles 500ma servent à protéger ta ledwiz d'une consommation plus qu'elle ne pourrait supporter.
Si tu branches des leds qui n'atteindront pas cette consommation,tu n'as rien à craindre,faut juste calculer le cas le plus défavorable pour connaître les consommations extrêmes.
Perso,je n'ai pas de fusible
Revenir en haut Aller en bas
razorbaxx
Modérateur
avatar

Messages : 3519
Département : 14 caen

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Ven 20 Jan 2017 - 23:29

je n'ai pas de fusible non plus pour les toys qui depasse 500Ma je passe par des cartes relais
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Sam 21 Jan 2017 - 8:49

Ok, donc si j ai bien compris :
- si je connecte en direct sur la carte, il faut que je vérifie l intensité qui risque d être consommé
- si je mets des cartes relais pas besoin de fusible entre la ledwiz et les relais

Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
shadow_shd
Admin
avatar

Messages : 9459
Département : 33

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Sam 21 Jan 2017 - 9:11

Tu as bien compris

Moi j'ai été en mode parano sur ma Ledwiz avec des fusibles à chaque sortie, mais faut dire que j'ai cramé bêtement ma première Ledwiz en lui branchant la masse de mon alim dédiée alors que la carte était branchée en USB (donc alimentée)

++


~Mon pincab~                 ~Tables VPX~               ~Tuto Être à jour & lancer toutes les tables~
~Ma mamecab~              ~Tables VP9~               ~Logiciels pincab~
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Sam 21 Jan 2017 - 14:22

Je voudrais éviter ce genre de désagrément mais je veux comprendre surtout et c est en bonne voie grace a vous
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
TylerDurden67

avatar

Messages : 513
Département : Strasbourg

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Sam 21 Jan 2017 - 14:28

Prend pour règles
1 truc inconnu,touches à ton cul
2 on debranche HORS tension
Revenir en haut Aller en bas
mariopourlavie
Modérateur
avatar

Messages : 1503
Département : 38

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Sam 21 Jan 2017 - 14:29

rire
Revenir en haut Aller en bas
shadow_shd
Admin
avatar

Messages : 9459
Département : 33

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Sam 21 Jan 2017 - 15:40

@TylerDurden67 :

Avant de procéder à un quelconque (dé)branchement, on débranche le pincab de la prise murale 220 V et on travaille hors tension

++


~Mon pincab~                 ~Tables VPX~               ~Tuto Être à jour & lancer toutes les tables~
~Ma mamecab~              ~Tables VP9~               ~Logiciels pincab~
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 11:02

Salut les pincabeurs !

petite avancée et blagounette ce lundi :

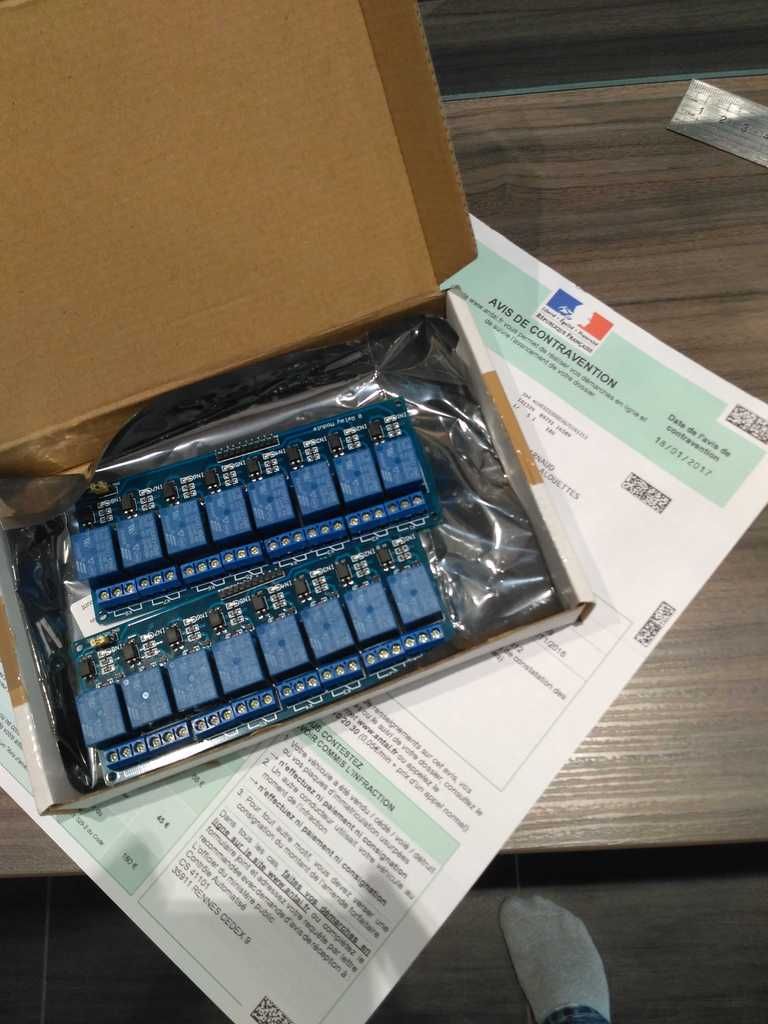

Lorsque le facteur t'amène en même temps une bonne et une mauvaise nouvelle ...

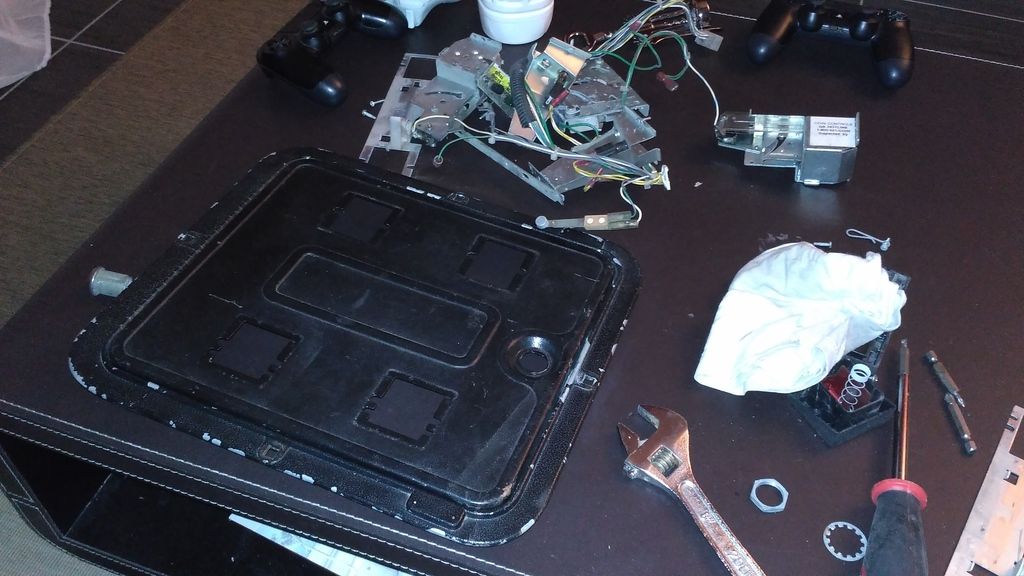

Restauration de la porte monnayeur finie.

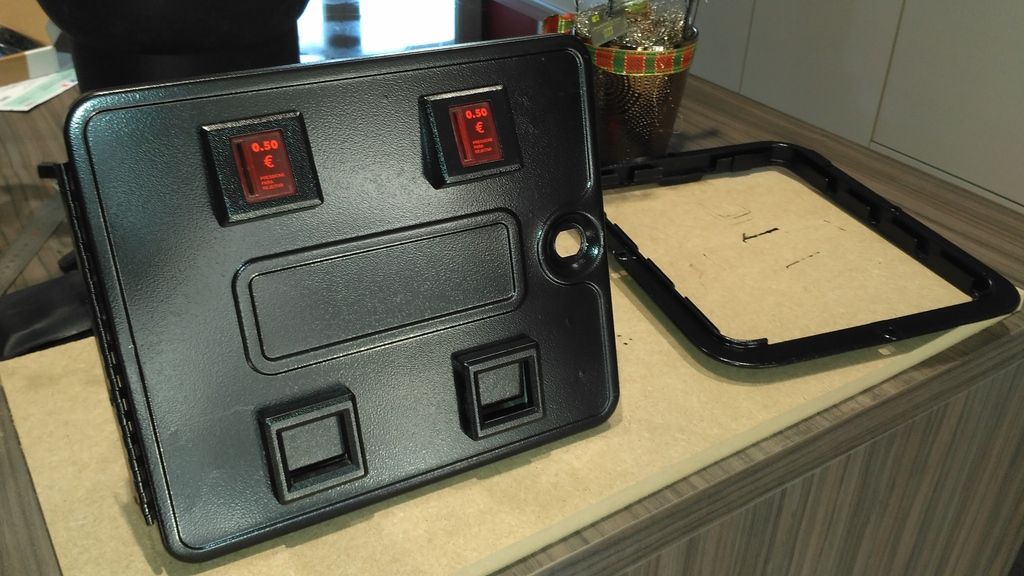

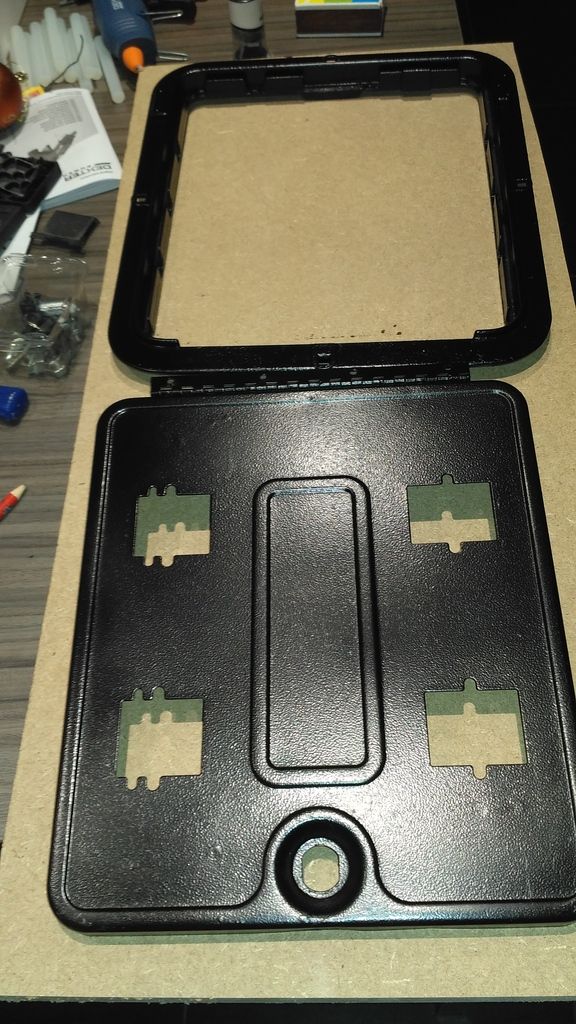

Démontage, nettoyage, ponçage léger et deux couches de bombe noire satinée





Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
razorbaxx
Modérateur
avatar

Messages : 3519
Département : 14 caen

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 13:28

drz  ça claque bravo
Revenir en haut Aller en bas
leevuth
Modérateur
avatar

Messages : 3047
Département : Yvelines

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 13:36

Ils t'envoient un PV en guise de remerciement ?


Pinball FX2-Arcade : I3 560 4go Ram Radeon HD 7770 Win7 32 SSD 120 go   LG  LCD 23 " IPS (Playfield) No name LCD 7" DMD Xbox 360 controller hack + boutons 28mm
Visual Pinball 9.9 - X : AMD A8 7670K - 8go Ram - Radeon HD 7950 - Win7_64 - SSD 240go - Samsung LCD 27" PLS (Playfield) - LG 19 " (Backglass) - Virtuapin Plunger Kit V2 + boutons 28mm - Pin2dmd
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 13:55

je précise que c'était dans deux envois séparés  lol!


Dernière édition par shadow_shd le Lun 23 Jan 2017 - 19:33, édité 1 fois (Raison : suppression citation message précédent)
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
GERBY08

avatar

Messages : 1282
Département : Sedan 08

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 17:48

Quand il y a une mauvaise nouvelle il y a toujours de bonnes nouvelles qui suivent, je le prend comme ça, mais c'est toujours chiant.
En tous cas ta coin-door super
Revenir en haut Aller en bas
razorbaxx
Modérateur
avatar

Messages : 3519
Département : 14 caen

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 18:59

eh bien vu comment je cumule les emmerde en ce moment
je devrais avoir une avalanche de bonnes nouvelles alors  rire
Revenir en haut Aller en bas
peskopat
Admin
avatar

Messages : 5739
Département : 54

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 23:00

@razorbaxx si jamais t'en a trop , des bonnes nouvelles , files moi en un peu
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCYIgslcMXdZ194XWO8JEfjQ
razorbaxx
Modérateur
avatar

Messages : 3519
Département : 14 caen

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Lun 23 Jan 2017 - 23:25

-plus de permis jusqu'au 13 fevrier ( la meilleur periode de l année )
- du coup scooter mais j ai pris une pelle
- galere pour recuperer une tele neuve commander sur le net
- claquage du muscle de la cuisse
- pin2dmd qui deconne
- mon facebook supprimer sans aucune raison

tout ça depuis le debut de l année ( sauf le permis ) et je suis sur que j en oublie

avec tout ça comme bonne nouvelle je pense au minimum gagner a l euromillion
Revenir en haut Aller en bas
Aetios

avatar

Messages : 926
Département : 50

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Jeu 26 Jan 2017 - 21:27

Petite question : si je veux utiliser ma KL25Z en mode ledwiz, est-ce que je peux brancher en direct mes LED des boutons qui sont en 5V



Par avance merci de vos réponses

EDIT

petit up ! ne m'oubliez pas siouplé  lol!

J'ai une autre question, est ce que les LED peuvent être auto alimenté par la KL25Z (je sais, je suis naïf mais on sait jamais).
En fait, pour faire simple, existe-t-il un schéma pour raccorder des leds pour utiliser la KL25Z comme LEDWIZ... je ne parle pas des bobines et autre toys mais bien de simple LED.

En fonction de vos réponses je pourrai passer commande.

Merki


Dernière édition par shadow_shd le Jeu 26 Jan 2017 - 21:31, édité 1 fois (Raison : messages successifs fusionnés)
Revenir en haut Aller en bas
https://www.facebook.com/TheFrenchclanclan/
shadow_shd
Admin
avatar

Messages : 9459
Département : 33

MessageSujet: Re: [WIP 90%] Pincab d'Aetios - New York Pinball   Jeu 26 Jan 2017 - 21:36

La plupart d'entre nous utilise une Ledwiz et ses 4 banks permettant 4 voltages différents.

La KL25Z est limitée à 400 mA au total sur toutes ses sorties, je ne sais donc pas si elle pourra alimenter plusieurs LEDs

Si je dis n'importe quoi je laisse le soin aux experts de la KL de répondre Wink

++
