Bonjour à tous, ouverture du topic pour le Pincab n°2.




Montage de la caisse









[WIP] Pincab n°2 doraj90 Img_2033

Montage de la tirette.
[WIP] Pincab n°2 doraj90 Img_2034

Contrôle du travail fini par ma chatte.
 [WIP] Pincab n°2 doraj90 Img_2035

Montage du bouton "START", un peu enfoncé comme sur un vrai.
[WIP] Pincab n°2 doraj90 Img_2036

Et ajout de 2 boutons pour Pinball X, un pour valider un pour quitter
[WIP] Pincab n°2 doraj90 Img_2037


Montage du Fronton









[WIP] Pincab n°2 doraj90 Img_2038

Petite vue d'ensemble
[WIP] Pincab n°2 doraj90 Img_2039


Mise en place de la TV









[WIP] Pincab n°2 doraj90 Img_2041


Création du faux plancher









[WIP] Pincab n°2 doraj90 Img_2011


Mise en place des contacteurs









[WIP] Pincab n°2 doraj90 Img_2010


Création du thème par Stuzza









[WIP] Pincab n°2 doraj90 Doraj910

Mise sur pied de la caisse
[WIP] Pincab n°2 doraj90 Img_1113

Création du Backglass, insertion des enceintes.
[WIP] Pincab n°2 doraj90 Img_1110

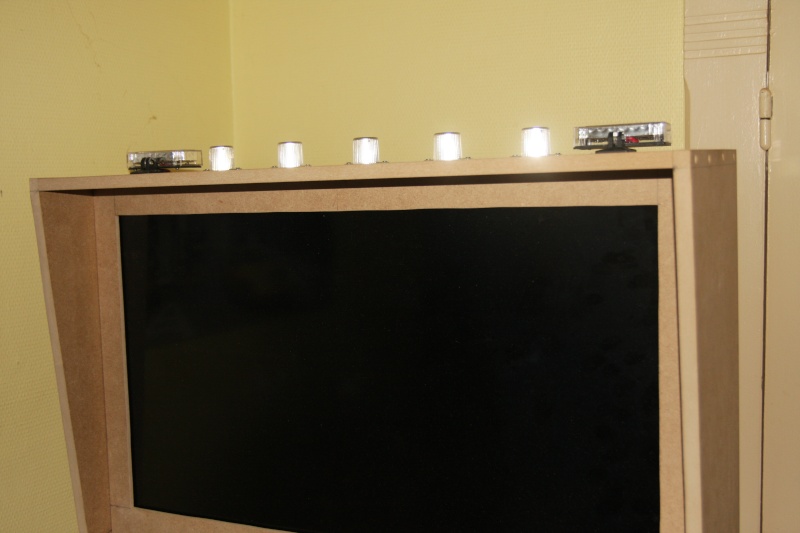

Barre de Leds + Flashs sur le backglass
[WIP] Pincab n°2 doraj90 Img_1111

Barre de Leds + Flashs sur playfield
[WIP] Pincab n°2 doraj90 Img_1112

Leds arrières du backglass
[WIP] Pincab n°2 doraj90 Img_1114

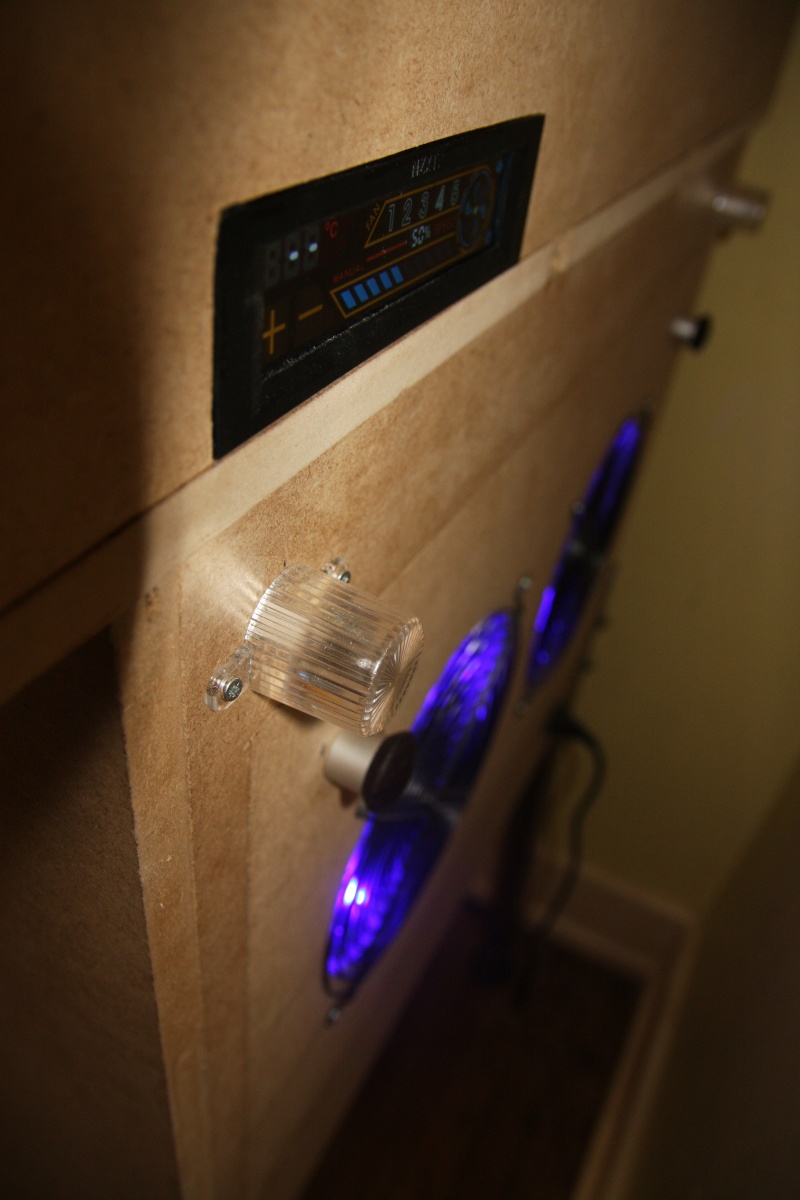

Ventillateurs 20cm arrières avec réobus
[WIP] Pincab n°2 doraj90 Img_1115

Trou sous le pincab, 2 alimentations ATX pour PC & Zebs board, Boomer kit 2.1 philips, 4 Trous d'entrée air, et bouton démarrage PC + Coupure/ouverture courant du pincab.
[WIP] Pincab n°2 doraj90 Img_1116

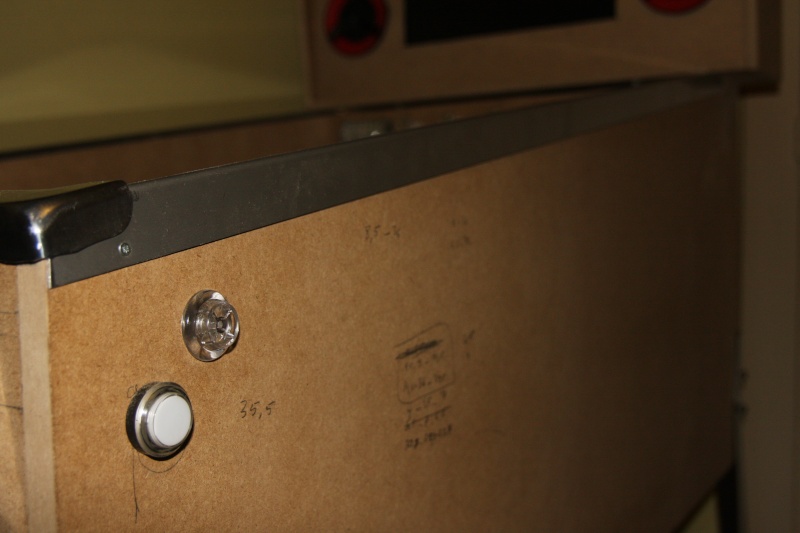

Mise en place des boutons de Flips + Nudge
[WIP] Pincab n°2 doraj90 Img_1117

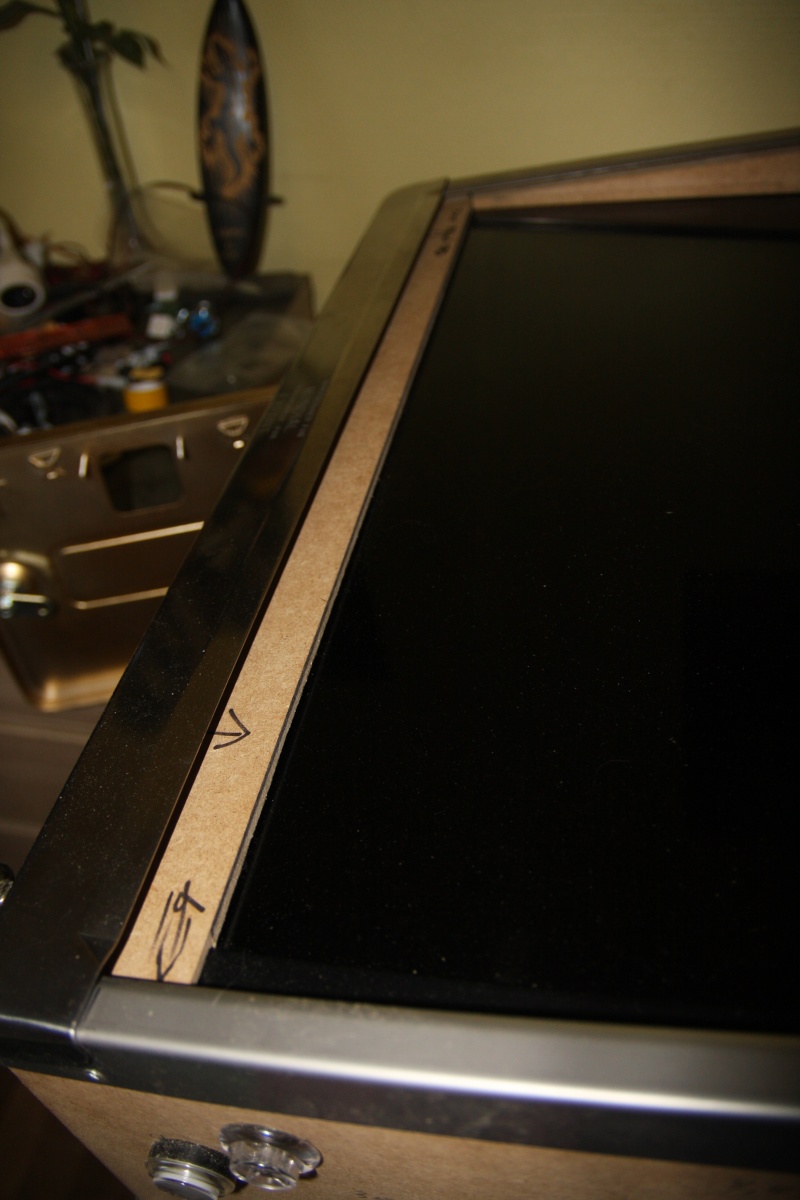

Création d'une petite planche de cache entre la lockbar et le playfield
[WIP] Pincab n°2 doraj90 Img_1118

Câblage des boutons
[WIP] Pincab n°2 doraj90 Img_1210

Câblage des boutons + Tire-bille
[WIP] Pincab n°2 doraj90 Img_1211

Câblage des contactors + Carte Nudge KL25Z
[WIP] Pincab n°2 doraj90 Img_1212

[WIP] Pincab n°2 doraj90 Img_1213

Installation du PC
[WIP] Pincab n°2 doraj90 Img_1214

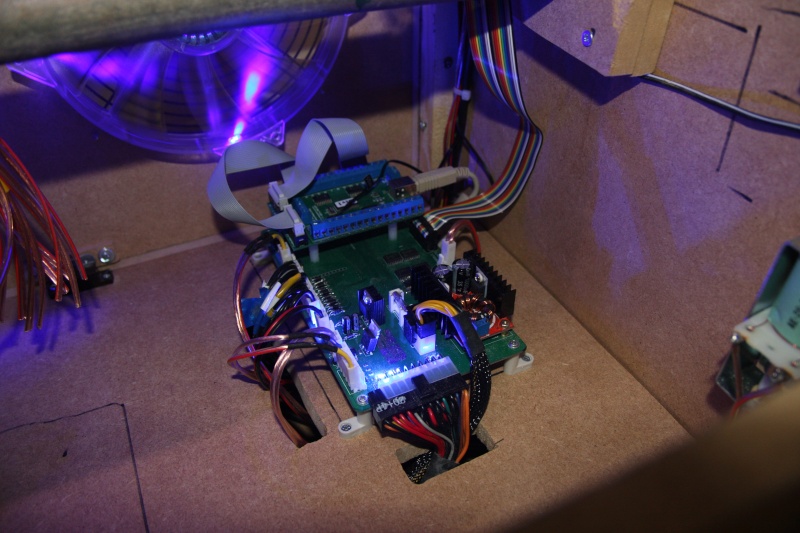

Installation est branchement du kit virtuel de sortie de chez Zebs
[WIP] Pincab n°2 doraj90 Img_1215

Support TV du playfield
[WIP] Pincab n°2 doraj90 Img_1216

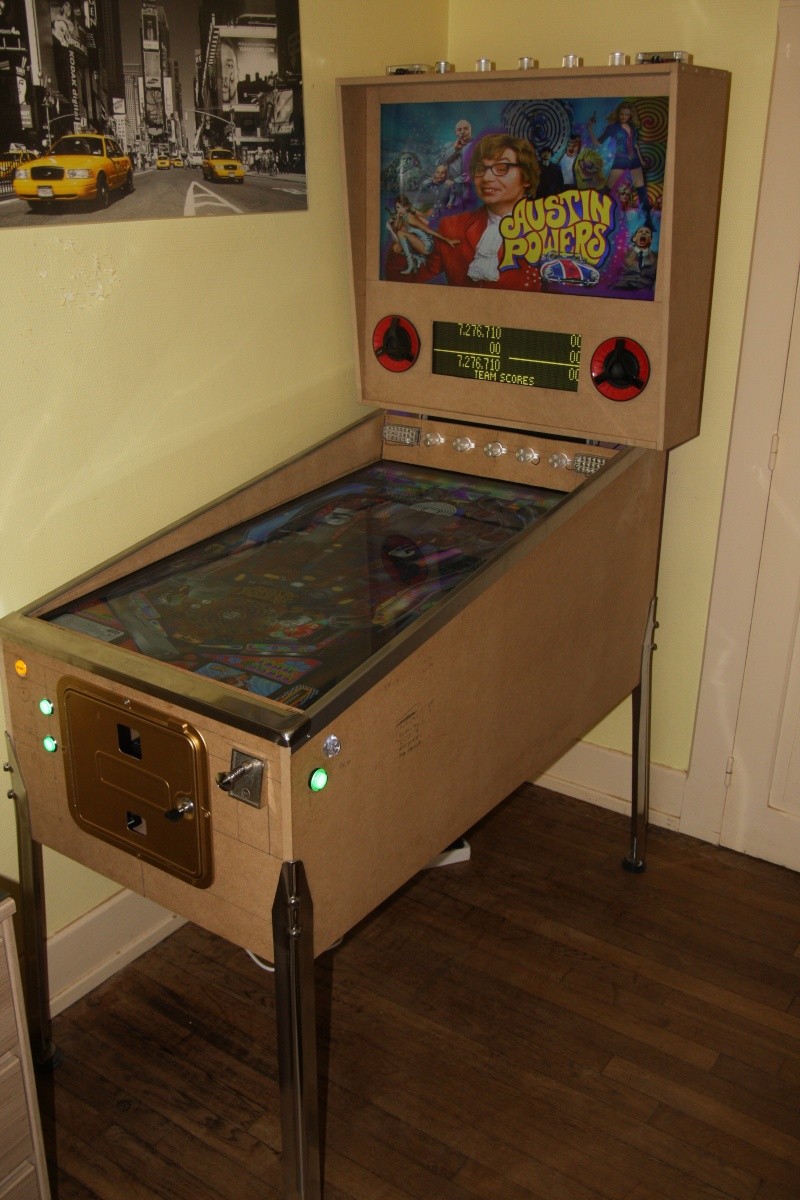

Vue d'ensemble
[WIP] Pincab n°2 doraj90 Img_1217

[WIP] Pincab n°2 doraj90 Img_1219

Reste à faire :
_ Raccorder le câblage des leds
_ Vitre + trim
_ Stickers
_ Pièces pour la porte à trouver + boutons coin

-------------------------MAJ du 24/12/2015---------------------------------

[WIP] Pincab n°2 doraj90 Img_1210

[WIP] Pincab n°2 doraj90 Img_1211

[WIP] Pincab n°2 doraj90 Img_1212

[WIP] Pincab n°2 doraj90 Img_1213

[WIP] Pincab n°2 doraj90 Img_1214

Reste à terminer
_ Porte
_ Boutons
_ Knocker
_ Configuration des tables


Dernière édition par doraj90 le Lun 20 Juin 2016 - 10:23, édité 16 fois
Revenir en haut Aller en bas
ionik



Messages : 50
Département : 33

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 9:59

On a pas droit a des infos sur ce que tu penses y mettre ? ^^
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 12:05

Ca reste secret pour le moment! Very Happy

Pour l'instant je cherche les pièces, je cours à droite et à gauche.

Je vais mettre ça dès que je peux.
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 16:51

Matériel récupéré pour le moment...

Lockbar large Gottlieb 65.5 cm restauré avec du Belgum, laine de fer 000 et papier à poncer de 500.
[WIP] Pincab n°2 doraj90 Img_2024


4 Pieds chromé restauré Belgum et laine fer 000
[WIP] Pincab n°2 doraj90 Img_2013


4 Pieds Noir
[WIP] Pincab n°2 doraj90 Img_2014


Tire bille Williams
[WIP] Pincab n°2 doraj90 Img_2011

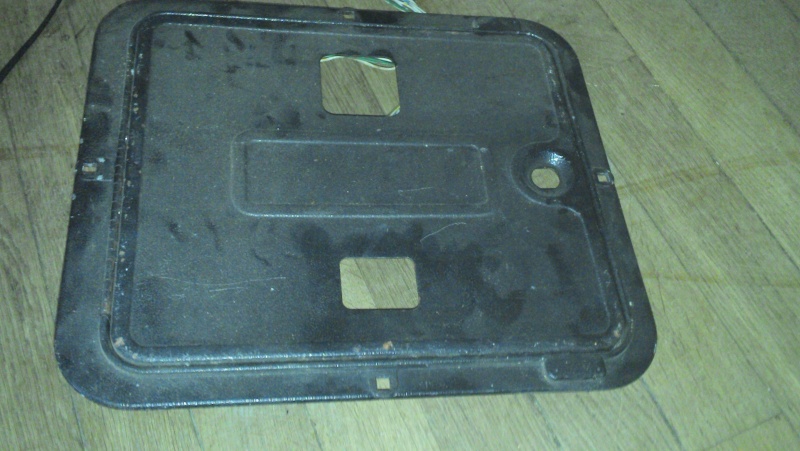

Coin door
[WIP] Pincab n°2 doraj90 Img_2012


TV Samsung 116 cm 46 pouces (playfield)
[WIP] Pincab n°2 doraj90 Img_2015


TV Thomson 81 cm 32 pouces (backglass)
[WIP] Pincab n°2 doraj90 Img_2016


Ecran 19 pouces (DMD)
[WIP] Pincab n°2 doraj90 Img_2017


Carte mère "MSI Z87-G45 Gaming" et carte graphique "MSI GTX660 Twin frozr"
[WIP] Pincab n°2 doraj90 Img_2019

10 Contactors Siemens Sirius
[WIP] Pincab n°2 doraj90 Img_2018


Dernière édition par doraj90 le Sam 15 Aoû 2015 - 19:35, édité 1 fois
Revenir en haut Aller en bas
guerandais

guerandais

Messages : 305
Département : 44

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 16:55

du beau matos chez toi doraj...hate de voir la suite...
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 17:16

@guerandais a écrit:
du beau matos chez toi doraj...hate de voir la suite...
Oui, enfin un peu déçu du matos d'occas pour les pieds, lockbar qui ne sont pas facile à ravoir.
Et le prix des pièces informatique qui ont augmenté comme pas permis.
J'ai réussi à retrouver une GTX660 d'occas pour 100 euros alors que je l'ai acheté neuve à 115 euros y a 1 ans, mais plus en vente et les GTX660 qui reste coûte aujourd'hui 200 à 220 euros.
Pareil pour le processeur qui à pris 70 euros en 1 ans.
Les TV de 116 cm que je n'ai pas trouvé en magasin, et les vendeurs du bon coin qui vendent les pièces de l'or alors que ça coûte plus rien.
Mais sinon oui ça devrait le faire, aussi bien que mon ancien Starwars. Le but étant de faire mieux, mais je vois de nouveaux problèmes que je n'ai pas eu avec le starwars arriver.

Revenir en haut Aller en bas
guerandais

guerandais

Messages : 305
Département : 44

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 17:25

oui c'est pas une rente nos jouets...! j'ai aussi un peu explosé le budget prevu j'en suis a près de 1800 sans les artworks...!!! ca pique mais quand on aime on ne compte pas.
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 17:33

@guerandais a écrit:
oui c'est pas une rente nos jouets...! j'ai aussi un peu explosé le budget prevu j'en suis a près de 1800 sans les artworks...!!! ca pique mais quand on aime on ne compte pas.
Exactement, et ça pique.
Tu vas faire quoi comme thème?
Revenir en haut Aller en bas
guerandais

guerandais

Messages : 305
Département : 44

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 18:28

je vais rester sur le standard de mon adolescence : super mario de stuzza. j'aurais bien aimé le signeur des anneaux ou le hobbit mais je ne trouve rien qui m'emballe vraiment...
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 19:09

@guerandais a écrit:
je vais rester sur le standard de mon adolescence : super mario de stuzza. j'aurais bien aimé le signeur des anneaux ou le hobbit mais je ne trouve rien qui m'emballe vraiment...
Pas évident, moi je ne me suis pas encore décidé... et je suis nul en retouche d'image.
Revenir en haut Aller en bas
guerandais

guerandais

Messages : 305
Département : 44

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 19:11

moi aussi mais sur VP forum tu a 35 ou 36 pages destinées aux artworks en tout genre et près a l'emploi
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 19:15

@guerandais a écrit:
moi aussi mais sur VP forum tu a 35 ou 36 pages destinées aux artworks en tout genre et près a l'emploi
Oui j'ai regardé par là, mais les 3/4 sont pas super. Simple avis personnel, sans vouloir critiquer le travail des auteurs. C'est toujours ça.
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Restauration tire-bille   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 19:21

Restauration du tire-bille...
Avant
[WIP] Pincab n°2 doraj90 Img_2020


Après
[WIP] Pincab n°2 doraj90 Img_2021

Produit utilisé, "BELGUM chrome" (pas trouver ALU)
[WIP] Pincab n°2 doraj90 Img_2022

et "laine de fer 000", Et frottage...
[WIP] Pincab n°2 doraj90 Img_2023
Revenir en haut Aller en bas
stix71

stix71

Messages : 86
Département : Belgium

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 20:03

TOP le rendu final ! sunny fait mal aux yeux... Cool
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptySam 15 Aoû 2015 - 20:06

@stix71 a écrit:
TOP le rendu final ! sunny fait mal aux yeux... Cool
Merci, le pire c'était la lockbar, mais trop pressé de la rendre belle pas pris de photo de départ. Je ferai attention la prochaine fois d'aller moins vite.
Revenir en haut Aller en bas
Namsan

Namsan

Messages : 2602
Département : Paris et RP

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyDim 16 Aoû 2015 - 10:46

Bon courage pour le new pincab super
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCpp1k37QsCiSvzyBVK67pBg
17Al3x17

17Al3x17

Messages : 1747
Département : 72 et 17

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyDim 16 Aoû 2015 - 12:11

Encore un beau projet qui arrive Smile

Courage pour la suite
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyLun 17 Aoû 2015 - 17:05

Matériel reçu aujourd'hui...
[WIP] Pincab n°2 doraj90 Sans_t10
Revenir en haut Aller en bas
MatthGyver

MatthGyver

Messages : 141
Département : 21

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyLun 17 Aoû 2015 - 19:50

Un second projet qui promet !
Tu les as trouvé où tes boutons ?
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyLun 17 Aoû 2015 - 22:26

@MatthGyver a écrit:
Un second projet qui promet !
Tu les as trouvé où tes boutons ?
Qui promet, je ne sais pas. Je devrais être confiant mais je pense que je vais avoir quelques difficultés malgré tout pour ce projet.
J'ai reçu ce colis commandé sur http://www.pinball.center/en/
Attention au frais de port qui pique, 25 euros!
D'ailleurs qui sais où trouver des sides rails couleur chrome pour flipper Williams sur le net? Et pas chère serait un plus.
Revenir en haut Aller en bas
cox

cox

Messages : 3880
Département : sin le noble

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyMar 18 Aoû 2015 - 0:50

il commence fort ton projet doraj ,en tout cas tu as du beau matos cheers
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyMar 18 Aoû 2015 - 0:58

@cox a écrit:
il commence fort ton projet doraj ,en tout cas tu as du beau matos cheers
Merci Cox et aux autres. C'est la beauté intérieur qui compte Very Happy
Revenir en haut Aller en bas
guerandais

guerandais

Messages : 305
Département : 44

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyMar 18 Aoû 2015 - 1:04

pinballlife font des modeles de sides rails williams.
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Re: [WIP] Pincab n°2 doraj90   [WIP] Pincab n°2 doraj90 EmptyMar 18 Aoû 2015 - 9:50

@guerandais a écrit:
pinballlife font des modeles de sides rails williams.
Merci pour le liens, je ne connaissais pas et y a du choix.

Pour mettre la vitre il faut acheter quoi?
Les side rail
Les truc trims, ça se met ou comment? y a plusieurs forme... Je nage dans l'inconnu.
Revenir en haut Aller en bas
doraj90

doraj90

Messages : 1109
Département : 90

[WIP] Pincab n°2 doraj90 Empty
MessageSujet: Restauration Coindoor   [WIP] Pincab n°2 doraj90 EmptyMer 19 Aoû 2015 - 18:18

Bonjour, aujourd'hui restauration du coin door...

Au début.
[WIP] Pincab n°2 doraj90 Img_2025

Décapage avec du gel décapant, spatule pour enlever le gros de la peinture et laine d'acier pour les petits coins.
[WIP] Pincab n°2 doraj90 Img_2026

[WIP] Pincab n°2 doraj90 Img_2027

[WIP] Pincab n°2 doraj90 Img_2028

Un second décapage à été fait par la suite pour enlever le reste de la peinture et au papier de verre 280 et fini à 500 pour l'espèce de rouille.

Mise en peinture. Sous couche noir, suivi de chrome et suivi d'or. En fait la peinture en bombe chrome et or recouvre très bien pas besoin de sous couche. A savoir pour la prochaine fois.

[WIP] Pincab n°2 doraj90 Img_2029

[WIP] Pincab n°2 doraj90 Img_2030

[WIP] Pincab n°2 doraj90 Img_2031

[WIP] Pincab n°2 doraj90 Img_2032
Revenir en haut Aller en bas
