| [TERMINÉ] Pincab de Shadow | |
|
+36totof arngrim TylerDurden67 tof33430 leevuth MatthGyver ikari Sharkky darklvador peskopat oddball13 Deedrah CoD GERBY08 malcom1970 dark38 mimso optikazz gech AnthozoA marco.flip ced kwak razorbaxx guerandais 17Al3x17 PHILI50 vulbas cyril92 mat59280 lololol cox grandDD khomodo bip-bip-72 Shadow_SHD 40 participants |
|
Auteur | Message |
---|
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:21 | |
| Merci ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) Je me suis fié au PDF de MJR, traduit par Cyril92, à savoir deux LEDs bleues, celles-ci : http://www.mouser.fr/Search/ProductDetail.aspx?R=C503B-BCN-CV0Z0461virtualkey57280000virtualkey941-C503BBCNCV0Z0461 @grandDD : je vais suivre ton conseil et me procurer ce type de résistances ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
grandDD
![grandDD](https://2img.net/u/1414/11/35/46/avatars/1096-20.jpg)
Messages : 3428 Département : 59 Maubeuge
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:21 | |
| ce type de résistance cémenté dissipe plus la chaleur. | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:22 | |
| OK j'en prends bonne note GrandDD, je vais chercher un magasin d'électronique sur Bordeaux ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
grandDD
![grandDD](https://2img.net/u/1414/11/35/46/avatars/1096-20.jpg)
Messages : 3428 Département : 59 Maubeuge
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:24 | |
| si c'est pour les leds qui éclaire le plunger , tu peux les utiliser sans problème , je pensais que tu voulais les mettre sur la ledwiz comme résistance | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
grandDD
![grandDD](https://2img.net/u/1414/11/35/46/avatars/1096-20.jpg)
Messages : 3428 Département : 59 Maubeuge
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:26 | |
| pour les RGB tu dois prendre des cémentés se seras mieux | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:27 | |
| Alors il y aura 2 résistances de 100 Ohms (branchement en 5v) pour les 2 LEDs bleues qui vont éclairer le CCD. Ensuite, les résistances pour alimenter les LEDs RGB, et là, je vais me procurer des résistances céramiques ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
grandDD
![grandDD](https://2img.net/u/1414/11/35/46/avatars/1096-20.jpg)
Messages : 3428 Département : 59 Maubeuge
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:33 | |
| pour ta ledwiz tu peux faire comme sur cette photo mettre des porte fusible et des résistances cémentés. ![[TERMINÉ] Pincab de Shadow - Page 4 3e814610](https://i.servimg.com/u/f18/19/01/35/04/3e814610.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:35 | |
| Oui c'est ce que je vais faire ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) Je vais monter la KL25Z et la Ledwiz sur une petite plaque en bois, et y installer les porte-fusibles et les résistances ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:44 | |
| Je suis en train de chercher les résistances céramiques pour les LEDs RGB.
J'ai un doute : pour les LEDs rouges, il me faut, d'après le calculateur en ligne, des résistances de 8.2 Ohms. A priori, sur le site Internet du magasin sur Bordeaux, on passe de 6.8 à 10 Ohms. Si je prends des 10 Ohms, ça va aller, en partant du principe que qui peut le plus peut le moins ? Ou il me faut impérativement des 8.2 ??
Et tant que j'y suis, je pars sur des 10 W, je serais plus tranquille.
++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
vulbas
![vulbas](https://2img.net/u/1414/11/35/46/avatars/229-99.jpg)
Messages : 3629 Département : villebon sur yvette
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 9:58 | |
| avec cette calculette ça te donnera la valeur la plus proche http://users.telenet.be/h-consult/elec/led.htm | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 10:26 | |
| Résistance calculée : 7.5 Ohm, valeur E-24 : 8.2 Ohm. OK j'ai ma réponse ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) Je viens de regarder les résistances céramiques 10W chez Conrad, elles mesurent 5 cm de long Vous en pensez quoi, je reste sur du 5W, très communément utilisé dans nos Pincab, ou j'opte pour du 10 ?? Edit : bon je prépare mon panier Conrad en attendant vos réponses, et je suis en train de penser, pour les strobes : http://www.ebay.fr/itm/SET-2X-LAMPE-STROBE-STROBOSCOPE-A-22-LED-BLANC-3-MODES-POUR-VOITURE-/381225788967?ssPageName=ADME:L:OU:FR:3160 Il me faut des résistances aussi, ou elles sont déjà intégrées ? ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
vulbas
![vulbas](https://2img.net/u/1414/11/35/46/avatars/229-99.jpg)
Messages : 3629 Département : villebon sur yvette
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 10:58 | |
| j'ai mis des 10w ça va bien pour du 12v, si tu alimentes tes led cree en 5v les 5w feront l'affaire. pour les strobe c'est integré | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 11:00 | |
| Danke Shön Vulbas, je valide mon panier Conrad, j'en ai profité pour prendre des barrettes de dominos, j'en aurais besoin ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) Bon dimanche à tous ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
grandDD
![grandDD](https://2img.net/u/1414/11/35/46/avatars/1096-20.jpg)
Messages : 3428 Département : 59 Maubeuge
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Dim 12 Juil - 11:54 | |
| désolé j'ai pas suivi occupé a la restauration de mon flipper flash Gordon . je vois que vulbas a suivi l'affaire .............super ............. bonne continuation......................... :ji8: | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 7:28 | |
| Merci GrandDD, Et merci aussi à Vulbas, pour sa précieuse aide ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 14:47 | |
| Pour avancer un peu, je me suis fait les schémas de branchement KL25Z et Ledwiz : KL25Z : ![[TERMINÉ] Pincab de Shadow - Page 4 Kl25z11](https://i.servimg.com/u/f18/19/25/98/58/kl25z11.jpg) Ledwiz : ![[TERMINÉ] Pincab de Shadow - Page 4 Ledwiz14](https://i.servimg.com/u/f18/19/25/98/58/ledwiz14.jpg) Ma chérie m'a informé que deux colis étaient arrivés ce matin, j'ai hâte d'être à ce soir pour ouvrir les cadeaux ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) Si vous pouviez me confirmer que mon schéma Ledwiz n'est pas surréaliste... Edit : j'avais oublié le bouton "Launch Ball", merci à Cyril ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) ++
Dernière édition par shadow_shd le Lun 13 Juil - 16:02, édité 1 fois | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
cyril92
![cyril92](https://2img.net/u/1414/11/35/46/avatars/959-93.jpg)
Messages : 489 Département : Issy-les-Moulineaux (92)
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 15:45 | |
| euh ... je vois pas le 'launch ball' (correspondant au bouton 'entrée' du clavier) ![Surprised](https://2img.net/i/fa/i/smiles/icon_surprised.gif) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 15:47 | |
| Oh purée heureusement que tu me le fais remarquer Cyril, je l'ai oublié, resté sur le fait que je vais utiliser le lance-bille d'origine, et qu'au final je vais mettre un bouton "Launch Ball" ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
cyril92
![cyril92](https://2img.net/u/1414/11/35/46/avatars/959-93.jpg)
Messages : 489 Département : Issy-les-Moulineaux (92)
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 15:52 | |
| Oui je l'ai commandé vendredi matin ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
lololol
![lololol](https://2img.net/u/1414/11/35/46/avatars/957-58.jpg)
Messages : 4931 Département : KAPAX PLANETE
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 17:14 | |
| Moi aussi je vais mettre deux. Un lance bille et un launch | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 19:28 | |
| Je viens de m'apercevoir que je n'ai pas été très clair dans mon histoire de lance-bille mécanique et bouton Launch Ball : je vais mettre les deux, ne serait-ce que pour les tables qui n'ont pas de lance-bille mécanique d'origine ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) Les deux colis du jour : les vis en nylon pour fixer le CCD au dessus du lance-bille, et les deux strobes. Je suis en train de réfléchir à la façon dont je vais installer les LEDs RGB sur ma petite planche de bois : Je vais percer des trous évidemment. J'ai commandé chez Conrad des dissipateurs thermiques pour LEDs RGB, parce que ceux d'origine n'ont de dissipateur que le nom... A ceux qui se sont fait eux-mêmes leur lightbar, comment avez-vous procéder ? Ça doit être tout con, mais je préfère demander ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
17Al3x17
![17Al3x17](https://2img.net/u/1414/11/35/46/avatars/1072-25.jpg)
Messages : 1748 Département : 72 et 17
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Lun 13 Juil - 22:06 | |
| Pour la lightbar, regarde le tuto : ICI ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Shadow_SHD Admin
![Shadow_SHD](https://2img.net/u/1414/11/35/46/avatars/1621-62.png)
Messages : 15739 Département : 33

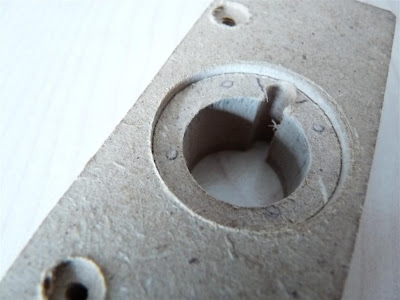

![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Mar 14 Juil - 6:48 | |
| Merci 17Al3x17, j'avais déjà consulté ce tuto de Winstrop, mais il a utilisé des bandes LED RGB, pas des LEDs RGB "seules" ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) Merci quand même à toi ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) Edit : je vais m'inspirer de ce qu'a fait un membre de VPForums : ![[TERMINÉ] Pincab de Shadow - Page 4 P1070674%20(Medium)](https://2img.net/h/lh3.ggpht.com/_yR_OOc47c7Q/TNU4gxEWZbI/AAAAAAAANMs/hrvor3wsOOo/s400/P1070674%20(Medium).JPG) ![[TERMINÉ] Pincab de Shadow - Page 4 P1070670%20(Medium)](https://2img.net/h/lh5.ggpht.com/_yR_OOc47c7Q/TNU4hTkCNkI/AAAAAAAANMw/gDDaxcg7Xhs/s400/P1070670%20(Medium).JPG) ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif) ++ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
lololol
![lololol](https://2img.net/u/1414/11/35/46/avatars/957-58.jpg)
Messages : 4931 Département : KAPAX PLANETE
![[TERMINÉ] Pincab de Shadow - Page 4 Empty](https://2img.net/i/empty.gif) | Sujet: Re: [TERMINÉ] Pincab de Shadow Mar 14 Juil - 10:13 | |
| Salut trop gros comme radiateur | |
|
