 [WIP]Pincab de IDM V2

Aller en bas
+7
Flip69
peskopat
vulbas
razorbaxx
17Al3x17
Shadow_SHD
idm
11 participants
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 10:03

Bonjour,

L'arrivée de VP X m'a donné des ailes et donné surtout l'envie de m'y replonger.
Mon premier pincab ne me semblait pas assez abouti et surtout pas terminé (pas de de decals, peintures et finitions approximatives...). J'avais aussi fait plusieurs erreurs lors de sa conception et je finissais par ne voir plus que çà. Bref, on casse tout et on recommence ...
Voici le lien du Pincab précédent : https://www.pincabpassion.net/t1380-pincab-d-idm

Tout d'abord, afin d'éviter tout surcoût inutile, je garde 2 de mes écrans, on part donc sur une config 2 écrans + DMD :
- playfield > SAMSUNG 46 "
- backglass > SAMSUNG 32 "
- DMD > pinDMD v3

Tout de suite on remarquera une contrainte avec l'écran 46" qui m'oblige à utiliser une lockbar de 63,5 cm. Ces lockbars gottlieb sont malheureusement assez étroites et il faut donc compenser sur la longueur du playfield afin d'éviter de devoir rajouter des bouts de siderails.

l'ordinateur restera le même avec la config :
- processeur : i5
- carte graphique : GTX 770
- SDD pour windows
- HDD pour les jeux
je change juste le boitier qui était un peu trop haut à mon goût !

Les toys seront bien sûr au rendez vous :
- 10 contacteurs
- leds RGB
- strobes
- knocker
- shaker & gear
- led strip
- digital nudge + plunger ...

Tout d'abord la caisse : je me remets sur sketchup afin de vérifier si tout rentre et ajuster au mieux les dimensions. Un petit tour chez Leroy pinpin  et hop, on débite les premières planches de contre-plaqué de 18mm (le MDF ne m'ayant pas laissé de bonnes impressions de solidité sur mon premier pincab).

[WIP]Pincab de IDM V2 0110

On fait les trous pour accueillir les boutons, le monnayeur, le plunger, les ventilos ...
On rainure les side pour y mettre les glissières de la vitre.
On place les barres pour y déposer le playfield et pour y mettre les contacteurs.

[WIP]Pincab de IDM V2 0210

Test avec écran et lockbar pour voir si çà rentre toujours Sad

[WIP]Pincab de IDM V2 0310
cheers  cheers cheers

Début de mise en peinture... pour faire joli, même à l'intérieur Rolling Eyes

[WIP]Pincab de IDM V2 0410

Voilà, pour le moment ... dés que j'ai un peu de temps je m'y remets !
J'attends aussi un colis avec les speakers et subwoofer  de chez flipper fidelity ...
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 10:45

Joli boulot IDM Wink

Par contre juste une question : pourquoi mettre les tables sur un HDD mécanique en ayant un SSD ?
Les temps de chargement vont être multipliés par 2 ou 3, surtout avec VPX Wink

Enfin je dis ça, je dis rien ^^

++
Revenir en haut Aller en bas
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 11:55

Bah les SSD c'est pas fait pour stocker, ils ont une durée de vie limitée en écriture.
Et non, les tables se chargent assez vite je trouve ... mais tout est relatif Wink
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 12:14

Euh ça se discute pour les SSD lol! , à moins que tu aies un modèle ancien avec un contrôleur antédiluvien ^^

Par exemple, Crucial annonce sur son site une endurance de 40 Go d'écriture par jour pendant 5 ans avant panne, et dans un cab, le SSD va passer beaucoup plus de temps à lire des données qu'à en écrire Wink

Clubic.com a écrit:
Les Kingston HyperX 3K, Intel 335, Samsung 840 et Corsair Neutron GTX ont en effet cédé à environ 728, 750, 900, 1 200 To. Un chiffre quelque peu flatteur pour le modèle Samsung qui a essuyé de nombreuses erreurs incorrigibles dès 300 To.

http://www.clubic.com/disque-dur-memoire/disques-durs-ssd/actualite-686900-ssd-endurance.html

J'ai un Corsair P64 que j'ai acheté il y a 5 ans, il a servi pendant 2 ans dans mon ancien iMac (revendu il y a 1 an), ensuite dans le PC portable de ma femme pendant 1 an, et depuis 2 ans il me sert à stocker des données, à tester des réinstallations système, etc...
Actuellement il me sert à stocker mes petits packages de tables VPX entre le boulot et la maison, et il est toujours en parfait état de fonctionnement.

Et on déconseille de mettre un HDD mécanique dans un pincab, avec les secousses que l'on peut donner en pleine frénésie d'une partie, il va morfler le pépère rire

Maintenant tu as raison, tout est relatif ^^

En tout cas ton projet débute super bien, tu as fait là de l'excellent boulot IDM Wink

++
Revenir en haut Aller en bas
17Al3x17

17Al3x17


Messages : 1748
Département : 72 et 17

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 12:25

Je confirme que un HDD classique dans un pincab aime pas du tout quand on secoue le flip ( j'en parle en connaissance de cause Laughing )

Sinon jolie boulot jusque la Smile

Je vois que tu vas prendre le PinDMD V3, tu nous dira ce que tu en pense pour que l'on puisse voir les differences entre le Pin2DMD Smile
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 12:26

+1 17Al3x17, un petit topo sur le PinDMD3 sera le bienvenu, voire même un p'tit tuto Smile

Oui, on aime les tutos chez PincabPassion lol!

++
Revenir en haut Aller en bas
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 12:59

shadow_shd a écrit:
Euh ça se discute pour les SSD lol! , à moins que tu aies un modèle ancien avec un contrôleur antédiluvien ^^

Par exemple, Crucial annonce sur son site une endurance de 40 Go d'écriture par jour pendant 5 ans avant panne, et dans un cab, le SSD va passer beaucoup plus de temps à lire des données qu'à en écrire Wink

Clubic.com a écrit:
Les Kingston HyperX 3K, Intel 335, Samsung 840 et Corsair Neutron GTX ont en effet cédé à environ 728, 750, 900, 1 200 To. Un chiffre quelque peu flatteur pour le modèle Samsung qui a essuyé de nombreuses erreurs incorrigibles dès 300 To.

http://www.clubic.com/disque-dur-memoire/disques-durs-ssd/actualite-686900-ssd-endurance.html

J'ai un Corsair P64 que j'ai acheté il y a 5 ans, il a servi pendant 2 ans dans mon ancien iMac (revendu il y a 1 an), ensuite dans le PC portable de ma femme pendant 1 an, et depuis 2 ans il me sert à stocker des données, à tester des réinstallations système, etc...
Actuellement il me sert à stocker mes petits packages de tables VPX entre le boulot et la maison, et il est toujours en parfait état de fonctionnement.

Et on déconseille de mettre un HDD mécanique dans un pincab, avec les secousses que l'on peut donner en pleine frénésie d'une partie, il va morfler le pépère rire

Maintenant tu as raison, tout est relatif ^^

En tout cas ton projet débute super bien, tu as fait là de l'excellent boulot IDM Wink

++

Je vais peut être bien réviser ma copie concernant le SSD Very Happy et peut-être profiter encore un peu des soldes ...

Entre temps, j'ai reçu mes speakers de chez flipper fidelity ... je vais devoir revoir mon trou pour le passage du subwoofer ! J'ai fait confiance au vendeur en lui demandant le diamètre de perçage et j'aurais pas dû !
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMer 20 Jan 2016 - 13:07

Tu as raison et ne t'inquiète pas, autant les tout premiers SSD grand public il fallait les bichonner et les solliciter le moins possible pour préserver leur durée de vie, autant les SSD actuels sont bien plus fiables et mieux conçus Wink

IDM a écrit:
J'ai fait confiance au vendeur

Erreur fatale de débutant : faire confiance à un vendeur lol!

++
Revenir en haut Aller en bas
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptySam 23 Jan 2016 - 19:45

Bonsoir,

J'ai pu avancer un peu sur le pincab aujourd'hui, j'ai rectifié le trou pour le subwoofer. J'ai rentré la caisse à l'abri de la poussière du garage et ai commencé la mise en place de quelques petites choses ...

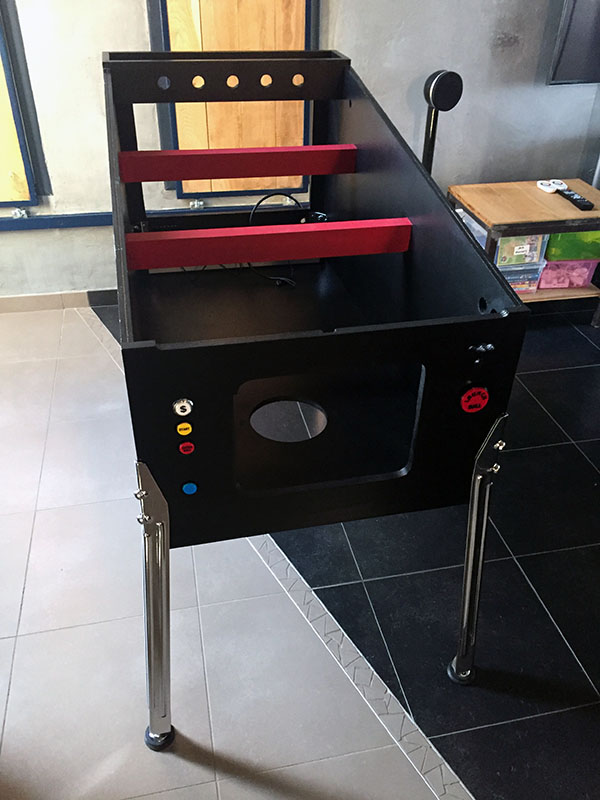

Pieds, quelques boutons en test ...
[WIP]Pincab de IDM V2 Img_1510

Mise en place des premiers contacteurs, subwoofer, dômes, flasher, ampli ...
[WIP]Pincab de IDM V2 Img_1511

[WIP]Pincab de IDM V2 Img_1512

J'ai mis des nouveaux boutons de flipper lumineux, mais j'ai des soucis, une fois installés, le bouton n'actionne pas le switch (planche trop épaisse, leaf pas adaptée ?? ... Mad) si quelqu'un a une solution, çà m'intéresse !

[WIP]Pincab de IDM V2 Img_1515

[WIP]Pincab de IDM V2 Img_1516

J'ai aussi une autre petite question : auparavant, j'utilisais un ipac pour gérer mes boutons du pincab. Sont ils gérables via la carte KL25Z, ce qui m'éviterait de réinstaller l'ipac en plus.

D'avance merci.

Bonne soirée.

IDM

king-richard aime ce message

Revenir en haut Aller en bas
razorbaxx
Ancien du staff
razorbaxx


Messages : 3874
Département : 14 caen (argences)

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptySam 23 Jan 2016 - 20:28

eh ben c est propre par ici !!! drz
hate de voir la suite
Revenir en haut Aller en bas
17Al3x17

17Al3x17


Messages : 1748
Département : 72 et 17

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptySam 23 Jan 2016 - 21:17

Beau boulot et propre en plus super

par contre, c'est quoi ce verre de Chimay ? Rien à faire la dedans  Laughing

Pour tes boutons, oui c'est possible de les gérer via la KL25Z Smile
Revenir en haut Aller en bas
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:02

Aujourd'hui c'était journée câblage : contacteurs, virtual board, shaker ...
Quelques photos de l'avancée des travaux :

[WIP]Pincab de IDM V2 Img_1517

[WIP]Pincab de IDM V2 Img_1518

[WIP]Pincab de IDM V2 Img_1519
Revenir en haut Aller en bas
vulbas

vulbas


Messages : 3629
Département : villebon sur yvette

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:30

j'aimerais que le cablage de mon pincab soit aussi bien que le tient lol.

bravo
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:41

C'est clair moi aussi j'aimerais que l'intérieur de mon cab soit aussi propre et ordonné [WIP]Pincab de IDM V2 722859262

Du beau boulot IDM Wink

++
Revenir en haut Aller en bas
17Al3x17

17Al3x17


Messages : 1748
Département : 72 et 17

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:42

Met la KL25Z dans le bon sens ( Port USB face à la porte ) sinon tu vas devoir modifier le firmware en fonction de comment tu l'as installé Wink

Super propre le câblage drz


Dernière édition par 17Al3x17 le Dim 24 Jan 2016 - 20:06, édité 1 fois
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:46

T'as une excellente vision Alex, j'avais pas fait gaffe :14ù:

++
Revenir en haut Aller en bas
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:47

Merci les gars, mais j'ai encore quelques câbles à mettre !
Pour la carte, j'ai un firmware made in virtuapin, c'est pour cette raison qu'elle est dans ce sens Wink
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:48

Ceci expliquant cela complice

++
Revenir en haut Aller en bas
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 19:51

Par contre quelqu'un peut me dire où acheter des cree led RGB et les stobe qui vont bien, les miens sont cassés ! Si possible en Europe Wink.

D'avance merci.
Revenir en haut Aller en bas
vulbas

vulbas


Messages : 3629
Département : villebon sur yvette

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 20:18

regarde par la
http://www.ebay.de/sch/i.html?_odkw=CREE+RGB&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.Xled+RGB+350ma.TRS0&_nkw=led+RGB+350ma&_sacat=0

sinon sur ebay.fr tu tapes led rgb 350ma (ou 700 suivant ton choix) il y en aura peut etre je n'ai pas regardé
Revenir en haut Aller en bas
peskopat
Admin
peskopat


Messages : 11896
Département : 54

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyDim 24 Jan 2016 - 20:22

j'ai acheté ceux la recemment http://www.ebay.fr/itm/1-5-10-pcs-1W-3W-10W-High-Power-LED-with-PCB-Grow-lights-aquarium-LED-UK-COB-/131345637382?var=&hash=item1e94cf6006:m:mHleecjnrWfBVFJlszb8PPQ , pas monté encore , mais testé et ca eclaire super fort ces petites bebettes
Revenir en haut Aller en bas
https://www.youtube.com/channel/UCYIgslcMXdZ194XWO8JEfjQ
idm




Messages : 83
Département : 49

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMar 26 Jan 2016 - 16:46

Merci Vulbas et peskopat, commande passée ce week-end, réception avant le prochain week-end j'espère Rolling Eyes

Pour l'adressage des boutons, je vais finalement rester sur mon ipac (qui est déjà configuré sur ma machine) et garder la carte KL25Z uniquement pour la partie nudge et plunger.
Revenir en haut Aller en bas
Flip69

Flip69


Messages : 192
Département : 69

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMar 26 Jan 2016 - 17:38

Moi aussi j'aimerais bien trouvé les strobes que tu as mis IDM, quelqu'un a un lien ?
Revenir en haut Aller en bas
Shadow_SHD
Admin
Shadow_SHD


Messages : 15739
Département : 33

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMar 26 Jan 2016 - 17:55

J'ai pris ceux-là :
http://www.ebay.fr/itm/SET-2X-LAMPE-STROBE-STROBOSCOPE-A-22-LED-BLANC-3-MODES-/371159279632?hash=item566ad12810

Et j'en suis très content [WIP]Pincab de IDM V2 3253257302

++
Revenir en haut Aller en bas
Flip69

Flip69


Messages : 192
Département : 69

[WIP]Pincab de IDM V2 Empty
MessageSujet: Re: [WIP]Pincab de IDM V2   [WIP]Pincab de IDM V2 EmptyMar 26 Jan 2016 - 18:13

Merci Shadow
Ils font 9,5 cm de longueur chacun c bien ça, car il faut que je calcule pour la mise en place avec les led Cree
Revenir en haut Aller en bas

[WIP]Pincab de IDM V2
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Pincab Passion :: Univers du Pincab :: Pincab des membres-
Sauter vers:
