[TERMINE] Pincab Citron

si tu passe par les rgb amplifier pas besoin de calcul



sinon tu as les cartes resistor board de chez zeb mais je sais pas si il l ai produit encore

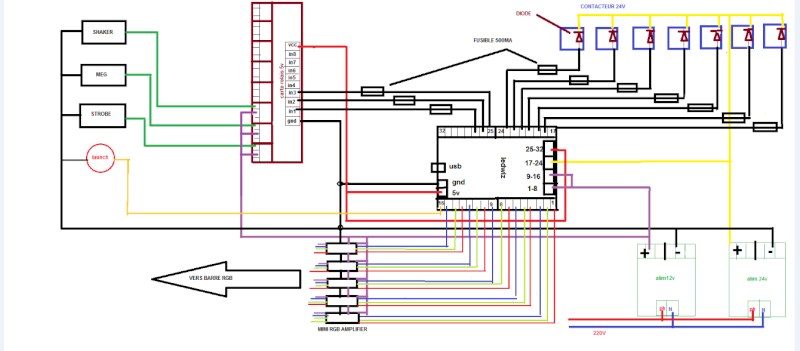

servait vous de ce shema perso je m eaider de ça pour tout mes branchement de toys

Re-bonjour à tous,

Après pas mal de soucis familiaux, me voila de retour...

Alors j'ai pris du retard pour finir mon pincab, mais la ça tourne bien...

1) Pour le montage des contacteurs directement pour les batteurs, bien faire attention aux résistances qui doivent être de 2200ohms et pas 220kohms (c'est une des raisons de mes problèmes impossible à faire fonctionner au départ)

2) Je n'ai pas encore mis en place le montage de lololol, mais j'espère le faire très rapidement

3) Pour la lightbar, j'ai acheté pas mal de petites choses à droite, a gauche, mais c'est long à tout souder et relier le tout... Mais ça avance aussi.

On peut tout de même jouer sans ça. Allez, après les paroles, voila les photos :



Il a fallu que je lime un peu les bords pour ajuster la lockbar.




Quelques photos de la lightbar (je pense la cacher avec une feuille ou du verre opaque)


Mon pote en plein CONGO et TOTAN (grandiose avec DOF pour les contacteurs)

Salut !

Du super boulot que tu as fais la !!
J'ai une question pour toi au niveau des sides rails et lockbar, tu as utilisé quoi ?

Pour ta lightbar tu peux donner un peu plus d'infos ? Matos utilisé, branchement etc.. car je souhaite aussi en faire une ! Merci !

Bon alors pour la lockbar, c'est du fait maison par mon pote (zavier, tu te reconnaitras)...
Pour les side rails, j'ai suivi le tuto pour faire quelque chose d'amovible... En fait, c'est juste des coins en aluminium achetés chez Leroy-M... en 4x4mm et coller sur la vitre directement.
J'ai du juste retailler un peu pour caler avec la lockbar.

Pour la partie lightbar, c'est plus long ; j'ai suivi le tuto pour faire une "AIO", mais la je galère pour finir les branchements... Je brancherai tout sur la ledwiz...

Allez courage, c'est beaucoup de temps, mais quel plaisir après...

Bon 2 news : une mauvaise et une bonne.

La mauvaise c'est que j'ai pété ma vitre du playfield



Bon ben la vitre est recommandée chez LM...
Par contre, je me demande comment je vais défaire les cornières collées avec du ni clou ni vis...

La bonne nouvelle, j'ai (enfin) branché et installé le combo shaker/meg.
Et là, cela donne encore plus de réalité (mille merci lololol)




Pour le moment, je ne l'ai pas encore fixé, mais c'est prévu ce week-end...


Pokemon... Attrapez les tous !!!

Et comme une bonne nouvelle ne vient jamais seule, j'ai commencé à attaquer mes branchements
de ma lightbar ; j'espère pouvoir la tester aussi ce week-end...



Allez à bientôt pour la suite...

Salut,

 La vitre ! Elle a pris un mauvais coup ou seule ?


 J'ai reçu mes rgb mais pas le reste pour les monter, alors bin montage à toi

salut
sa bosse bien ici bravo !!
alors cette vitre tu l'as cassé comment lol
moi j'ai acheté une vitre feuilleté livré pour 70 euros !

Pour la vitre, j'ai un pote qui s'est un peu trop appuyé sur le PF... Pourtant c'était du 6mm...

mdr , il a cru que t'avais mit du double vitrage sur ton pincab

Citron68 a écrit:

Pour la vitre, j'ai un ANCIEN pote qui s'est un peu trop appuyé sur le PF... Pourtant c'était du 6mm...

CQFD

++

Petite avancée de la nuit :






Petite question : avant de brancher sur ma Ledwiz, il faut mettre des fusibles 500mA (comme sur le schéma remis par razorbaxx) ???


La, c'est pour brancher le strobe, les slingshots et le gyro (passeront par une carte relais)

Oui par précaution moi jai mis 450 ou 400ma . Ds tout les cas jai grillé une sortie ledwiz et le fusible toujours bon

Bon alors voila, c'est (enfin !) fini...
A moi les joies du parametrage des logiciels et les parties endiablées...

L'interieur de la bête (avec la vitre toujours HS)


La, c'était quand j'essayai de piloter les leds par la carte relais
(mais je n'ai jamais réussi à le faire fonctionner en passant par la carte relais)
Donc en direct sur la ledwiz (protégé quand meme par un fusible 500mA)

La lightbar brute (manque un cache pour éviter d'être ébloui)


La bête remontée et prêt à demarrer...

Quel plaisir de jouer (enfin)...

Félicitations @Citron68

++

Félicitation pour cette fin de chantier.

Bravo ça se termine
